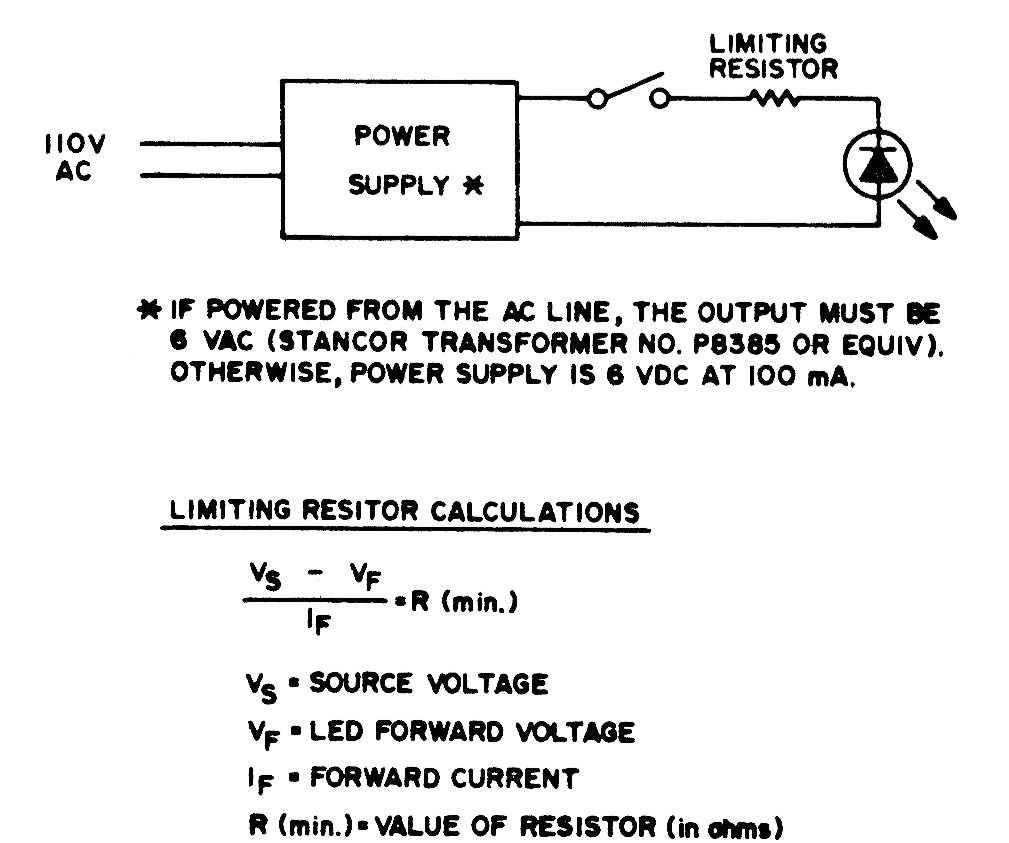

Na figura temos o modo de se ligar um LED na saída de uma fonte para indicar a presença de tensão. Temos também os cálculos para determinar o valor do resistor que deve ser ligado em série. Esta sugestão é de uma publicação dos anos 80.
