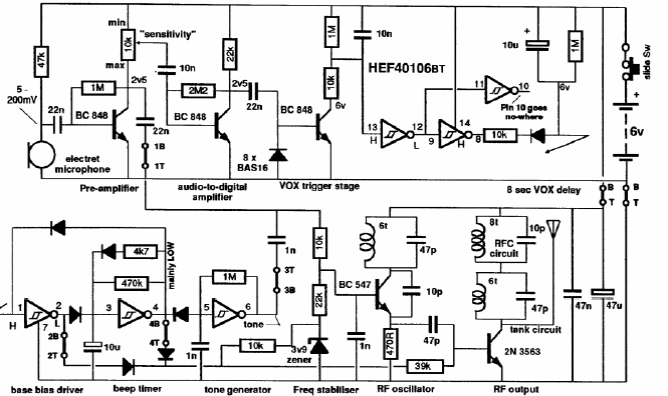

Este transmissor entra em ação quando o microfone capta algum som. Esse som modula então o sinal a ser transmitido na faixa de FM. O circuito é de uma documentação sobre transmissores usando componentes que ainda são atuais e as bobinas podem ser vistas em circuitos anteriores desta série.
| Clique na imagem para ampliar |
