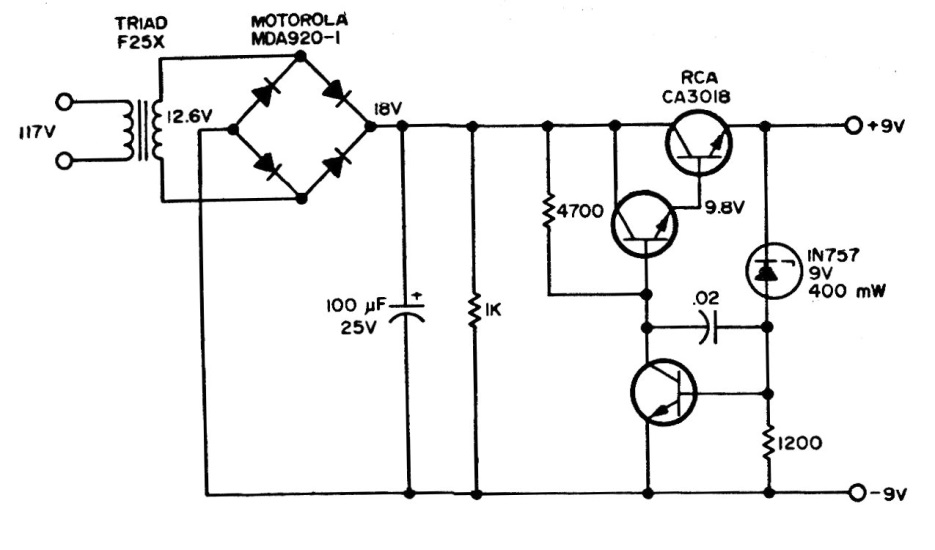

Esta pequena fonte é indicada para a alimentação de aparelhos que usam baterias de 9 V. O circuito usa transistores de um circuito integrado da época (anos 80), mas que podem ser substituídos por equivalente modernos. Os diodos são 1N4002.
| Clique na imagem para ampliar |
