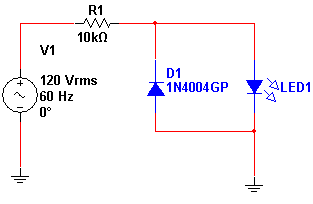

Na figura temos um modo simples de se ligar LEDs em 110 V ou 220 V. Nesta simulação, os LEDs são percorridos por uma corrente da ordem de 1,2 mA, o que resulta numa dissipação no resistor da ordem de 120 mW. Assim, o resistor deve ser de pelo menos 2 W de dissipação. Para 220 V o resistor deve ser de 22 k ?. Veja na seção de artigos do site o artigo que trata dos cálculos do resistor e das ligações quando mais de 1 LED é utilizado.
LEDs em 110 V e 220 V
Arquivos para download: Simulação e Netlist
