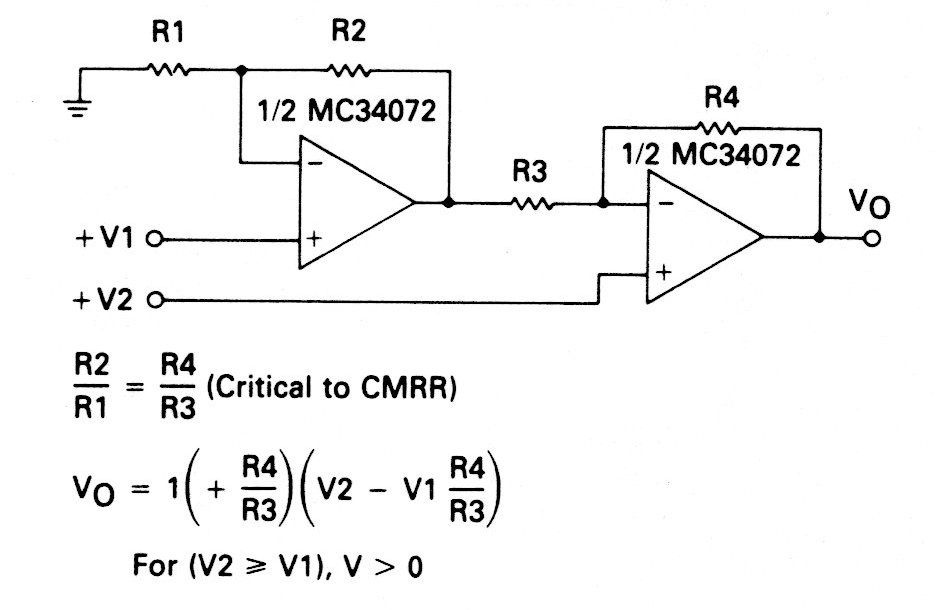

Este amplificador diferencial de alta impedância de entrada foi obtido do próprio datasheet do MC34072. Amplificadores operacionais JFET equivalentes podem ser usados e as fórmulas para cálculo dos componentes são dadas junto ao diagrama.
