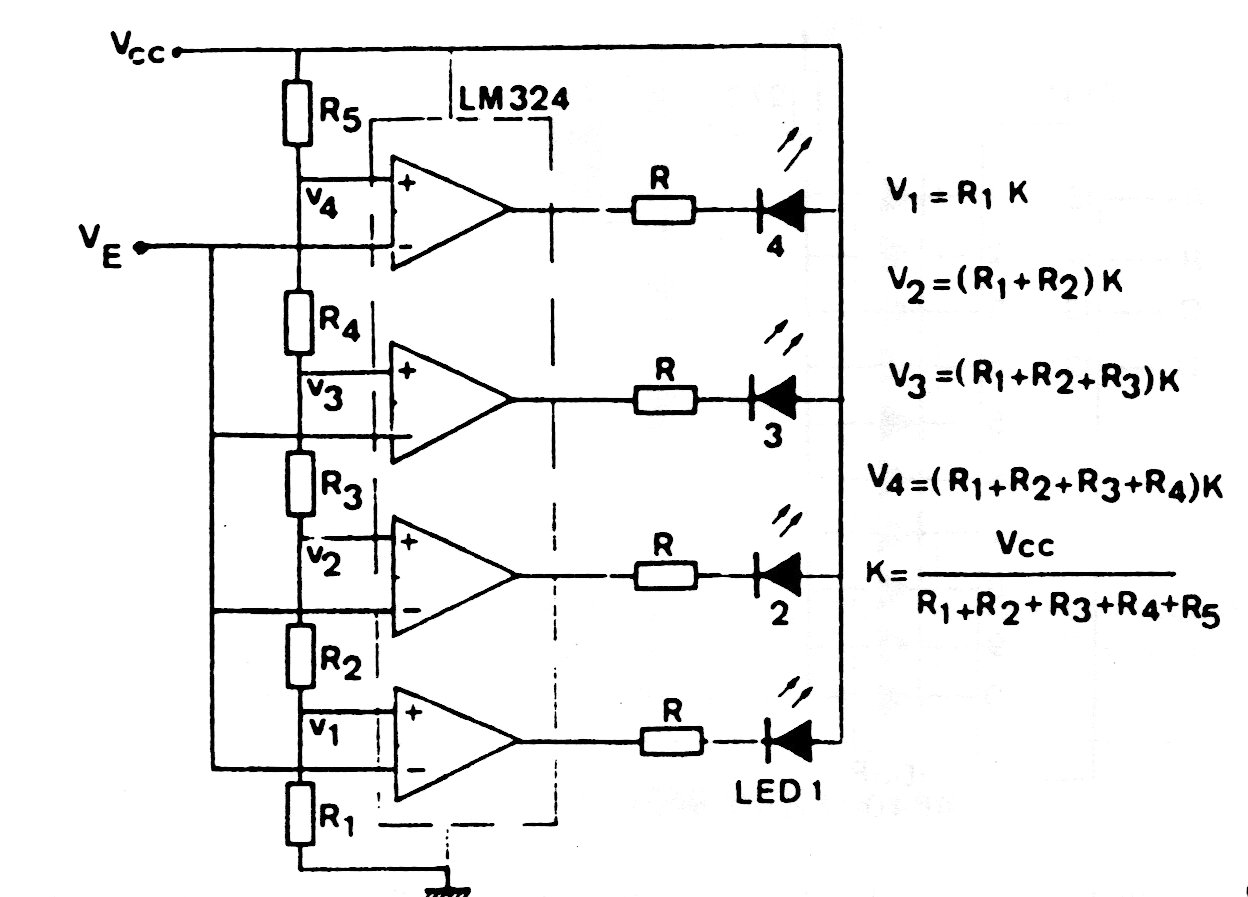

Este circuito tem sido usado em muitas aplicações simples em que se deseja uma escala de LEDs. As fórmulas junto ao diagrama são aplicadas no cálculo dos componentes usados. R determina a corrente nos LEDs em função da tensão de alimentação. Para 5 V use 330 ohms e para 12 V use 1 k.
| Clique na imagem para ampliar |
