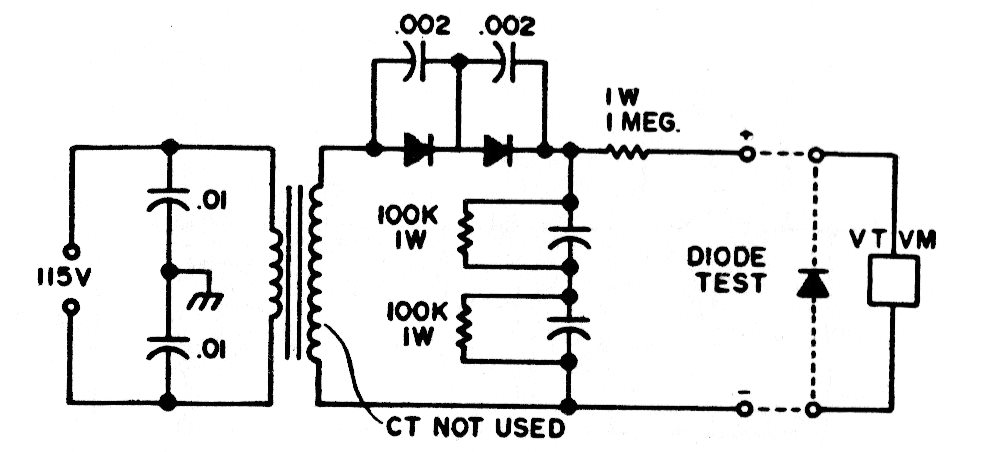

Este circuito foi encontrado numa documentação técnica dos anos 80. Ele testa as características inversas de um diodo retificador de alta tensão. O valor lido por um voltímetro de alta impedância é o máximo do componente. Numa aplicação prática não ultrapasse 2/3 do valor lido.
| Clique na imagem para ampliar |
