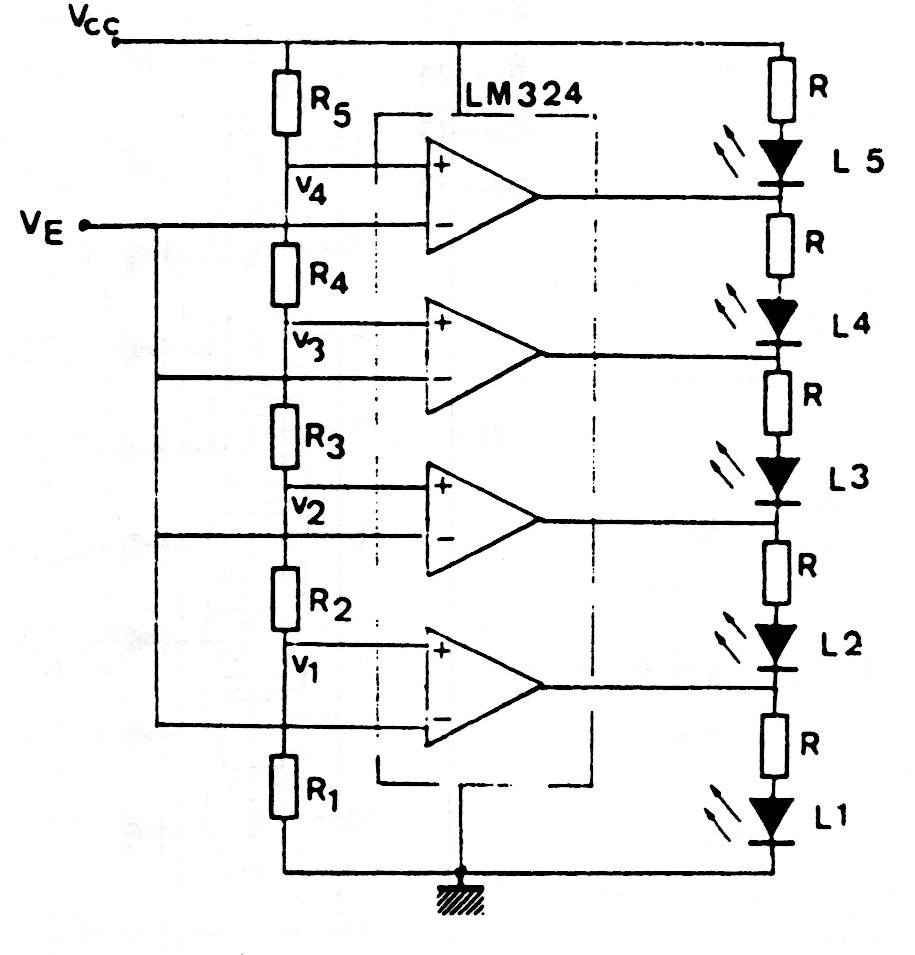

Este circuito é uma variação do anterior, com os valores dos componentes dados pelas fórmulas (CIR13670). R determina a corrente nos LEDs, da mesma forma que no circuito anterior. A alimentação pode ficar entre 5 e 12 V.
