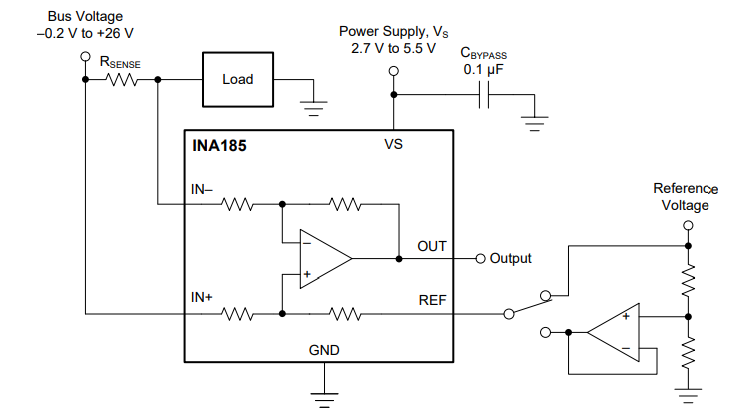

Obtivemos este circuito do datasheet do componente da Texas Instruments (2019). O circuito é uma melhora do anterior, possibilitando o sensoriamento bidirecional de corrente. A alimentação é feita com tensões de 2,7 a 5,5 V.
