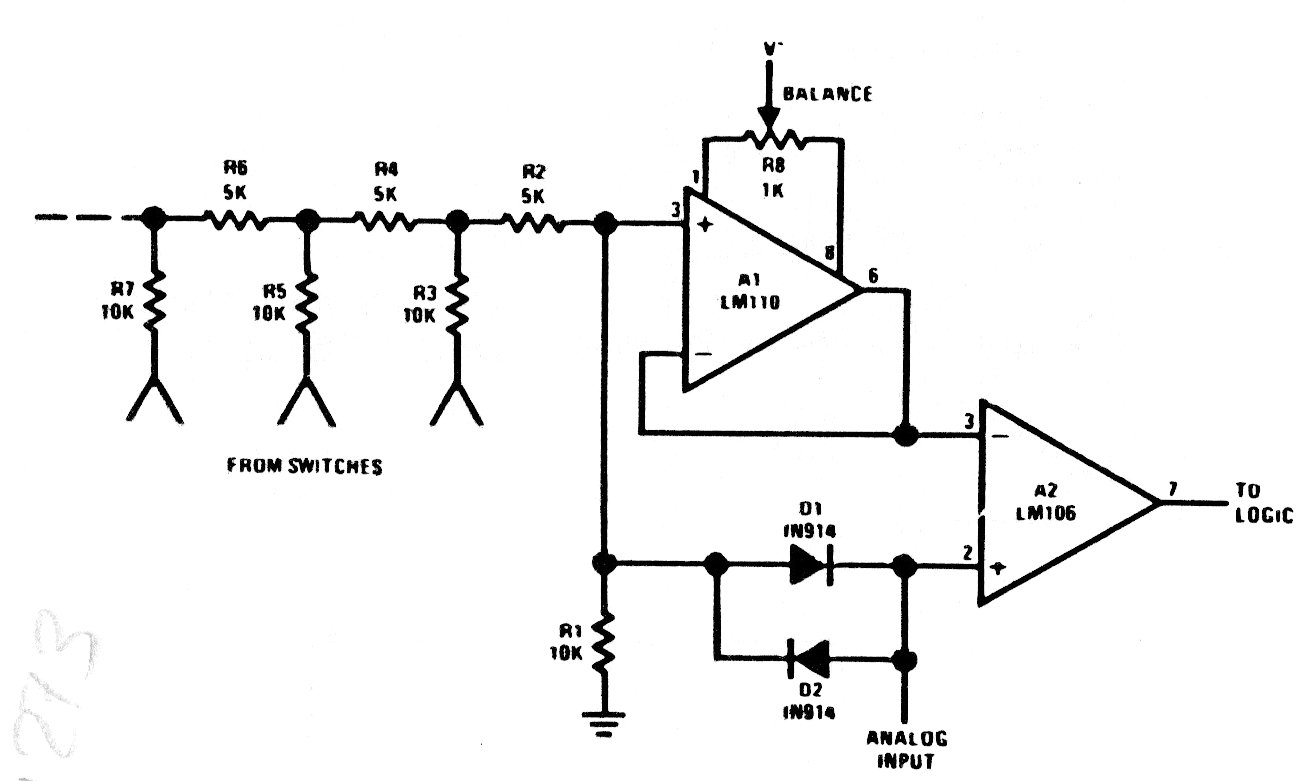

Esta outra configuração de comparador com AD usando rede R/2R é de uma documentação de fábrica dos anos 80. Os operacionais usados não mais são fabricados, mas ela pode ser adaptada para fazer uso de operacionais modernos equivalentes. A fonte deve ser simétrica.
