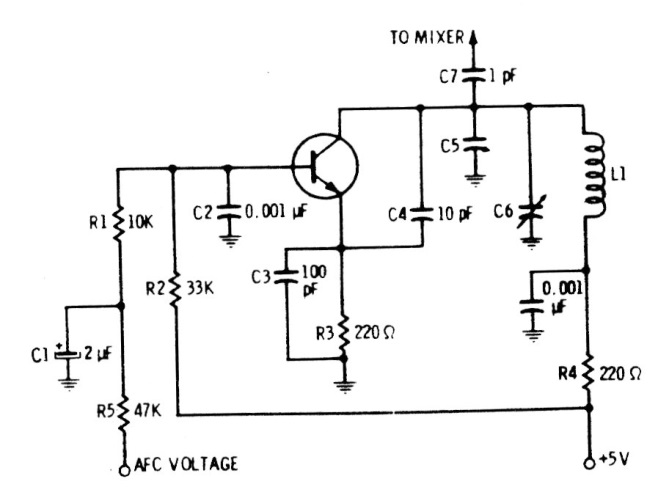

Este é o circuito típico de um oscilador local para receptor super-heteródino de FM. O circuito foi encontrado numa documentação dos anos 80, sendo típico em receptores da época e anteriores.
| Clique na imagem para ampliar |
Este é o circuito típico de um oscilador local para receptor super-heteródino de FM. O circuito foi encontrado numa documentação dos anos 80, sendo típico em receptores da época e anteriores.
