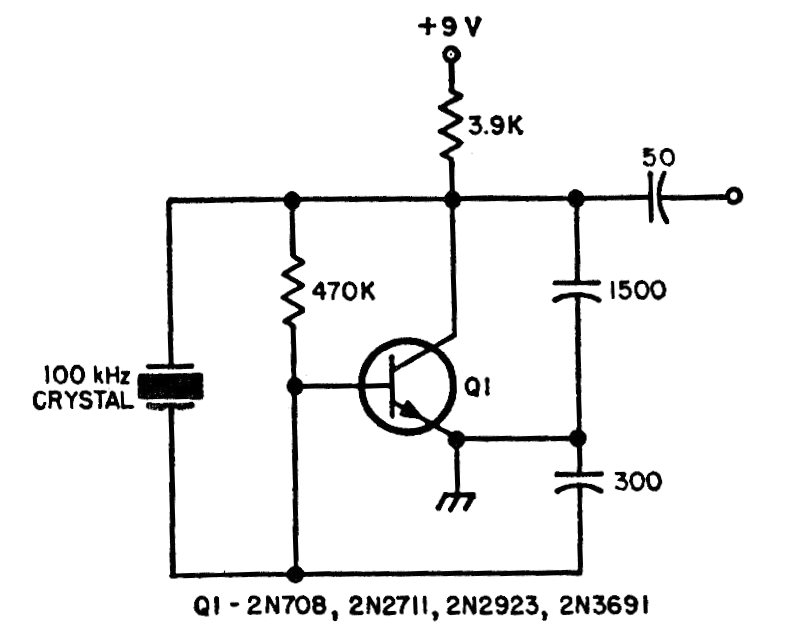

Deste simples circuito de calibração consiste num oscilador a cristal que gera um sinal preciso de 100 kHz. O transistor pode ser qualquer um de uso geral como o BC548, 2N2222 ou outros. O circuito é de uma documentação antiga.
| Clique na imagem para ampliar |
