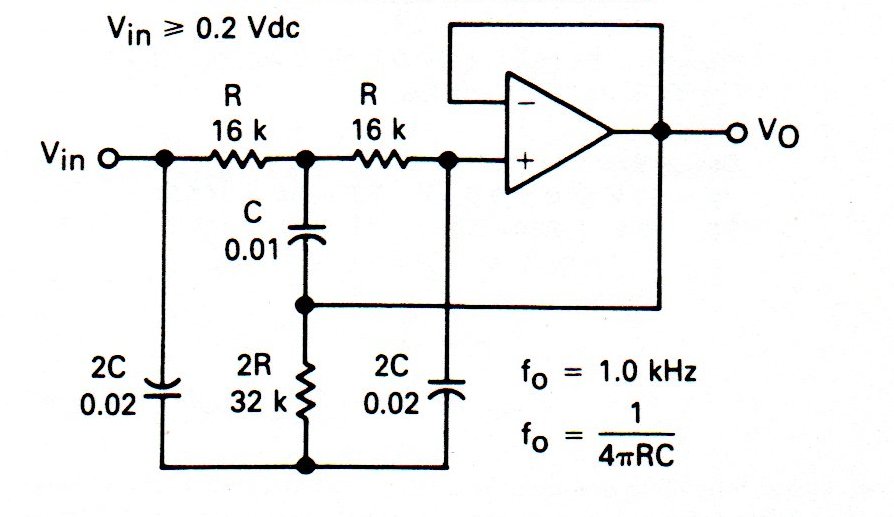

Este circuito é indicado pelo manual dos amplificadores operacionais da série MC33171, MC33172 e outros, apresentando uma frequência central de 1 kHz para os valores indicados de componentes. A fórmula para calcular outros componentes é dada junto ao diagrama.
