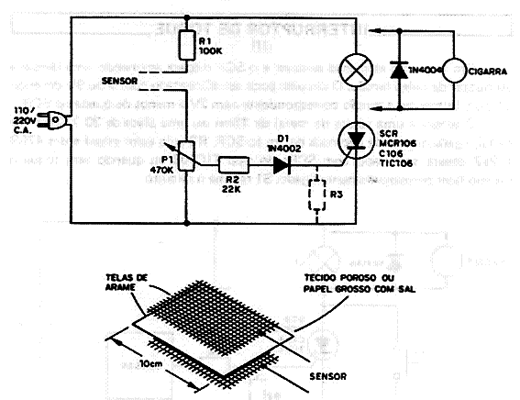

Quando a umidade no sensor atingir um certo valor, a corrente circulante torna-se suficiente para disparar o SCR e acionar a lâmpada ou cigarra. A lâmpada deve ser incandescente até 40 W e a cigarra deve ter consumo máximo de 40 W. A sensibilidade é ajustada no potenciômetro. Lembre-se que o circuito não é isolado da rede e que o sensor deve ficar em local que impeça contato direto, pois pode causar choques. O SCR deve ser o TIC106B para a rede de 110 V e o TIC106D para a rede de 220 V. Detalhes do sensor são dados na figura.
Detector de Umidade
