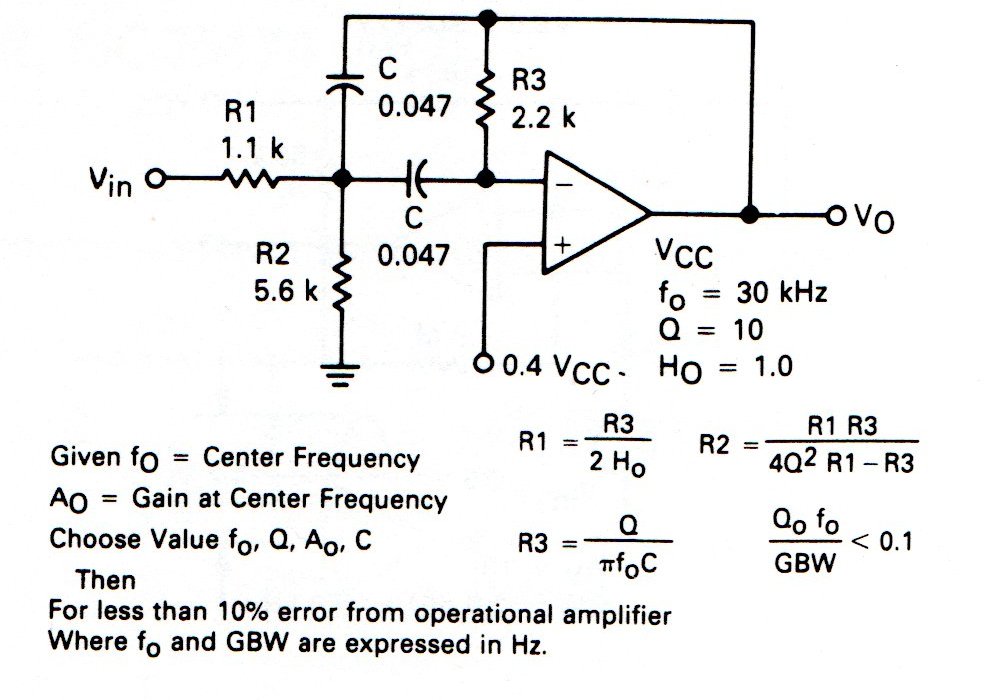

Este circuito é sugerido por um manual de componentes dos anos 80. O circuito é feito em função dos operacionais MC33171 e outros da mesma série, mas se aplica a operacionais mais modernos. Junto ao diagrama são dadas informações sobre cálculo e características com os componentes usados.
