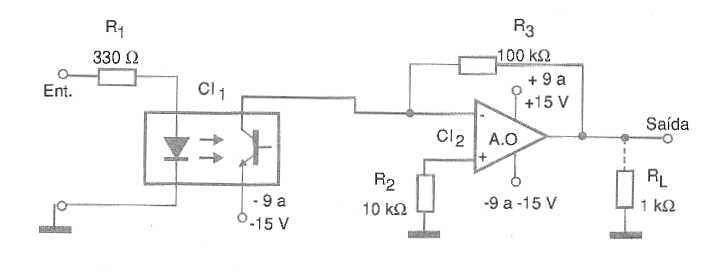

Na figura temos um circuito de isolamento para pulsos usando um acoplador com transistor. Neste circuito o amplificador pode ser o 741 ou tipo equivalente para uma operação em maior velocidade. Essa velocidade também depende do ganho que é determinado por R3. A fonte deve ser simétrica.
