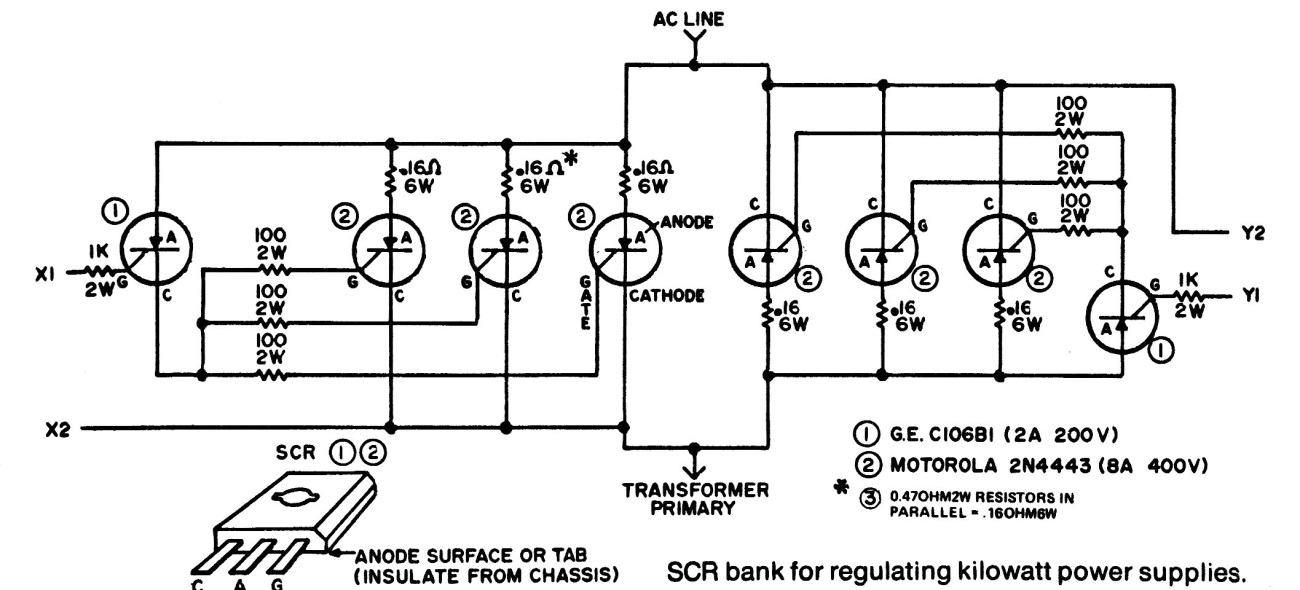

Encontrado numa publicação americana dos anos 80, este circuito tem por finalidade regular a tensão de uma fonte de 1 kW. Os SCRs podem ser os equivalentes modernos da série 106 que devem ser montados em dissipadores de calor.
| Clique na imagem para ampliar |
