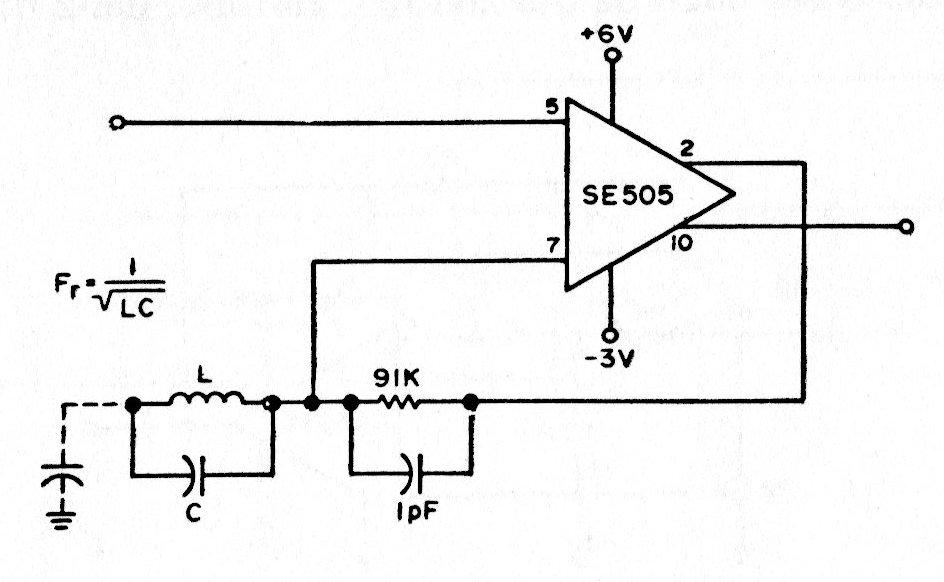

O amplificador operacional usado neste circuito não é comum atualmente. A frequência é dada pelos componentes L e C calculado segundo a fórmula dada no diagrama. O operacional admite equivalente e deve ser alimentado por fonte simétrica.
