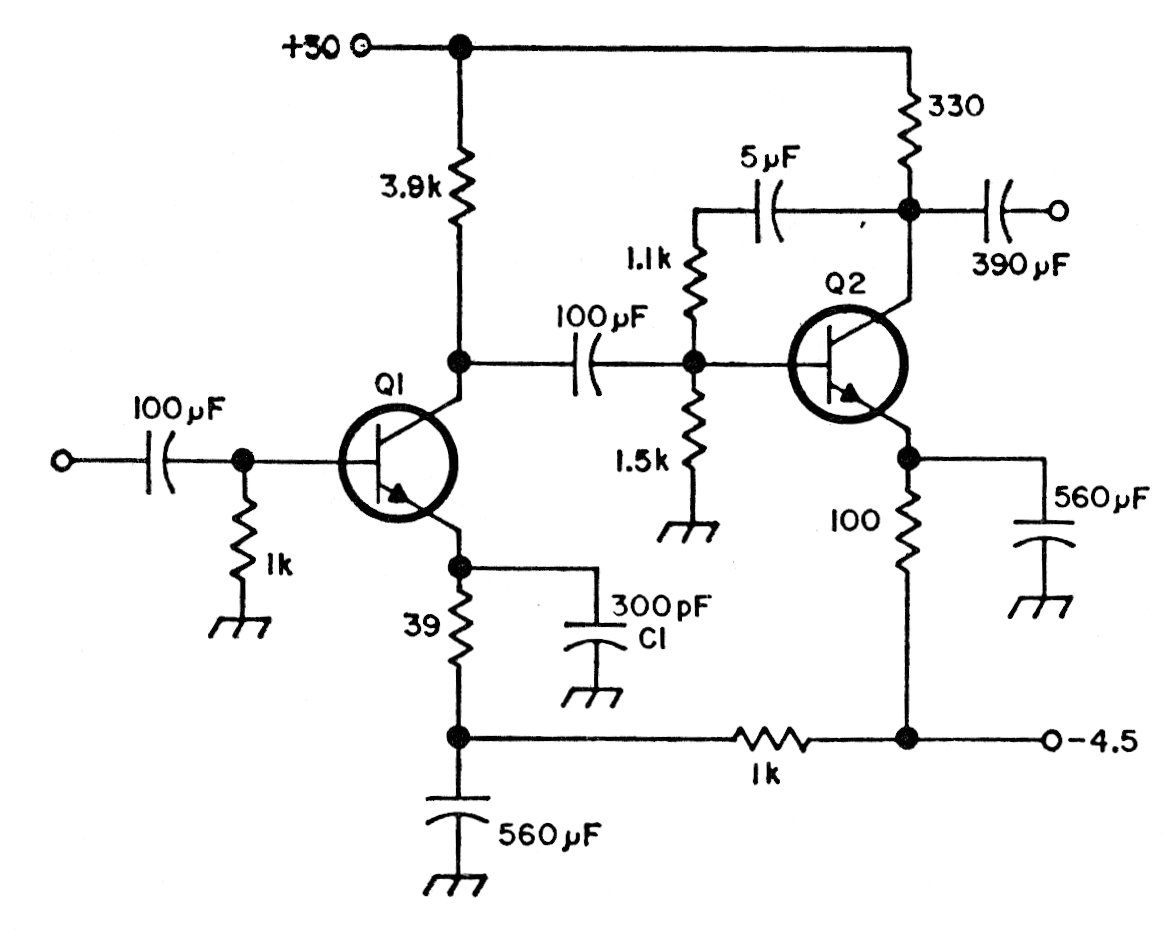

Este amplificador foi encontrado numa documentação técnica dos anos 70. O circuito faz uso de transistores 2N2218 ou equivalentes e opera com sinal de 5 a 30 MHz com uma amplitude de saída de 7 V em carga de 100 ohms.
| Clique na imagem para ampliar |
