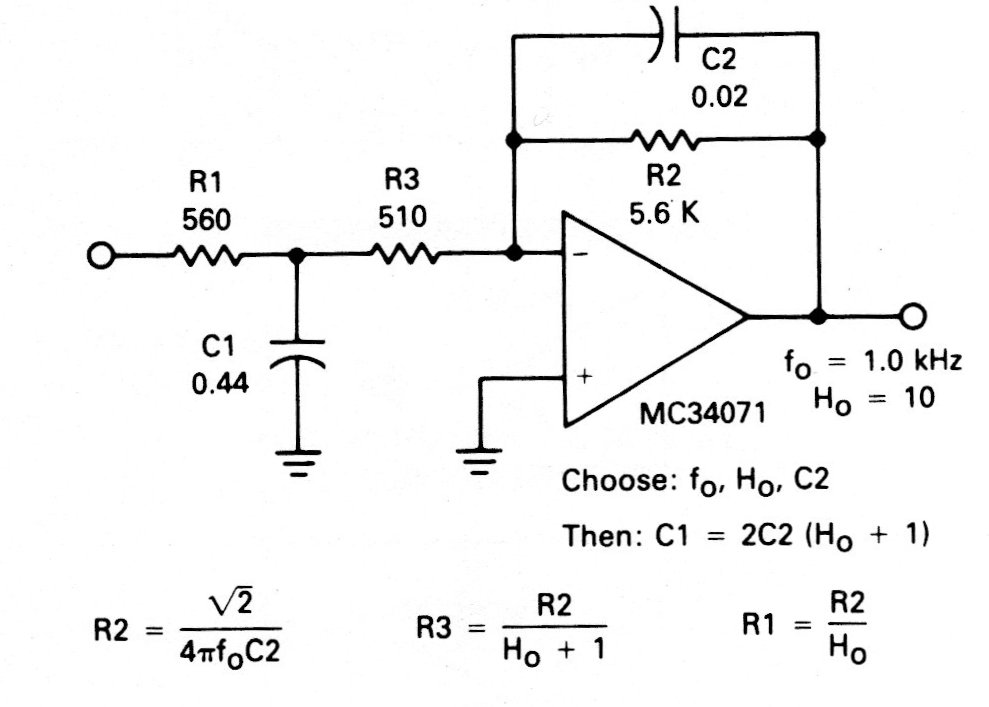

O amplificador operacional MC34071 é do tipo JFET podendo ser usados equivalentes. As fórmulas para cálculo dos componentes em função da frequência são dadas junto ao diagrama. A alimentação simétrica é de 15 V.
