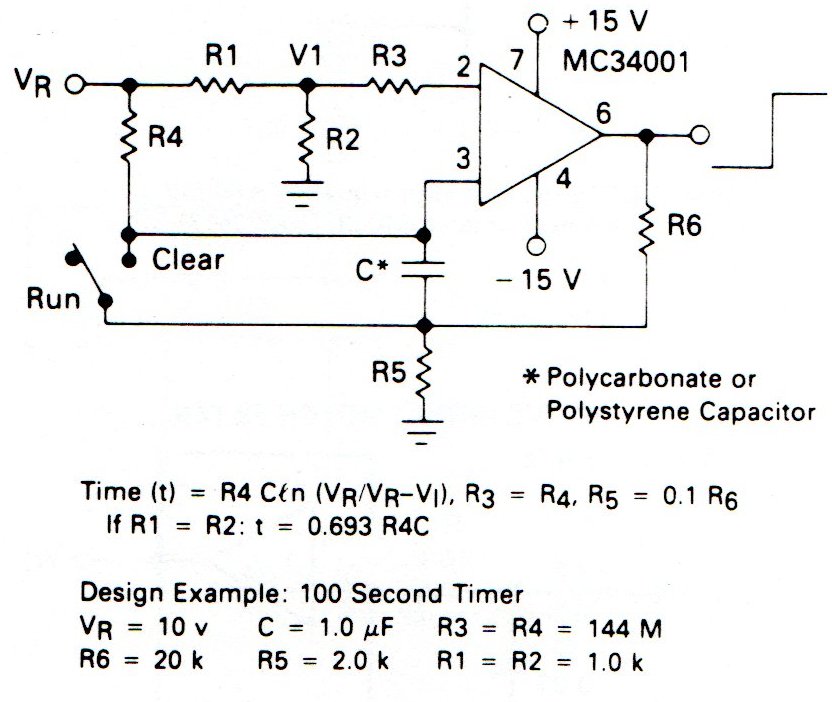

Este circuito é de um manual da Motorola dos anos 80 sendo aplicados aos operacionais MC34001 e seguintes da mesma série. Os valores para os componentes são dados junto ao diagrama, devendo o capacitor de tempo ser de tipo de baixa fuga.
| Clique na imagem para ampliar |
