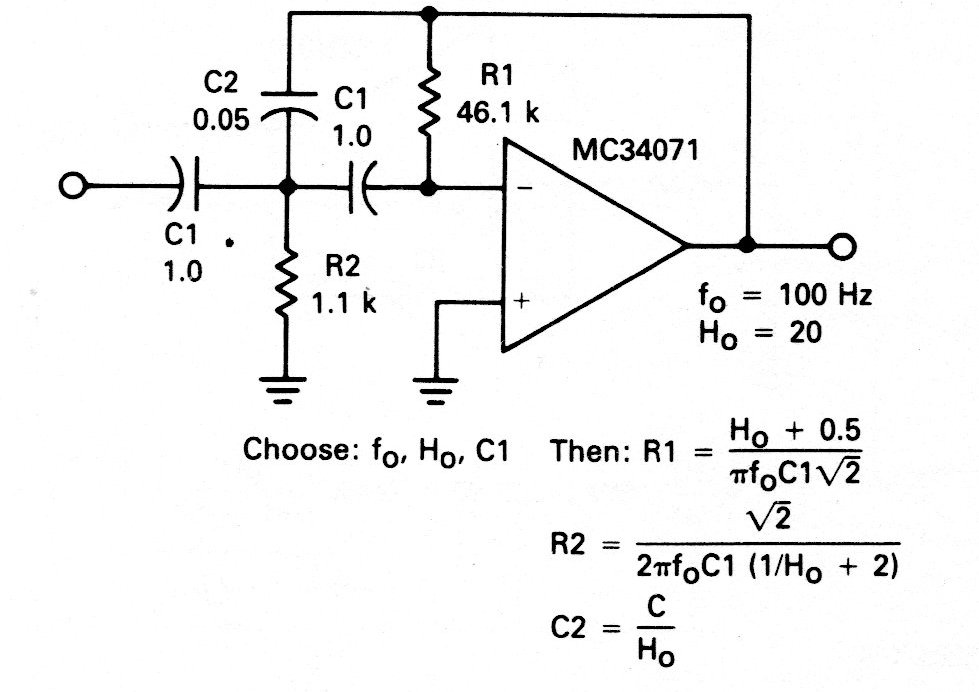

O circuito mostrado é do próprio manual do componente da Motorola dos anos 80. As fórmulas para o cálculo dos componentes são dadas junto ao diagrama. Equivalentes com JFET podem ser usados.
| Clique na imagem para ampliar |
O circuito mostrado é do próprio manual do componente da Motorola dos anos 80. As fórmulas para o cálculo dos componentes são dadas junto ao diagrama. Equivalentes com JFET podem ser usados.
