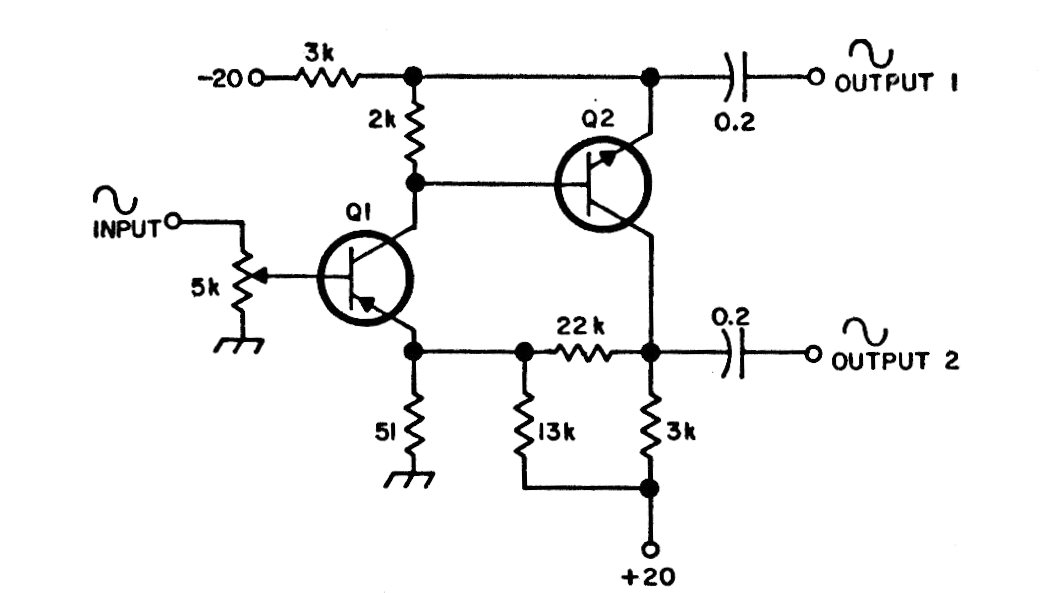

A partir de um sinal de áudio, este circuito obtém dois sinais de mesma amplitude e fases opostas. Esta configuração é muito usada em amplificadores em ponte (BTL). Os transistores podem ser de uso geral como os da série BC.
| Clique na imagem para ampliar |
