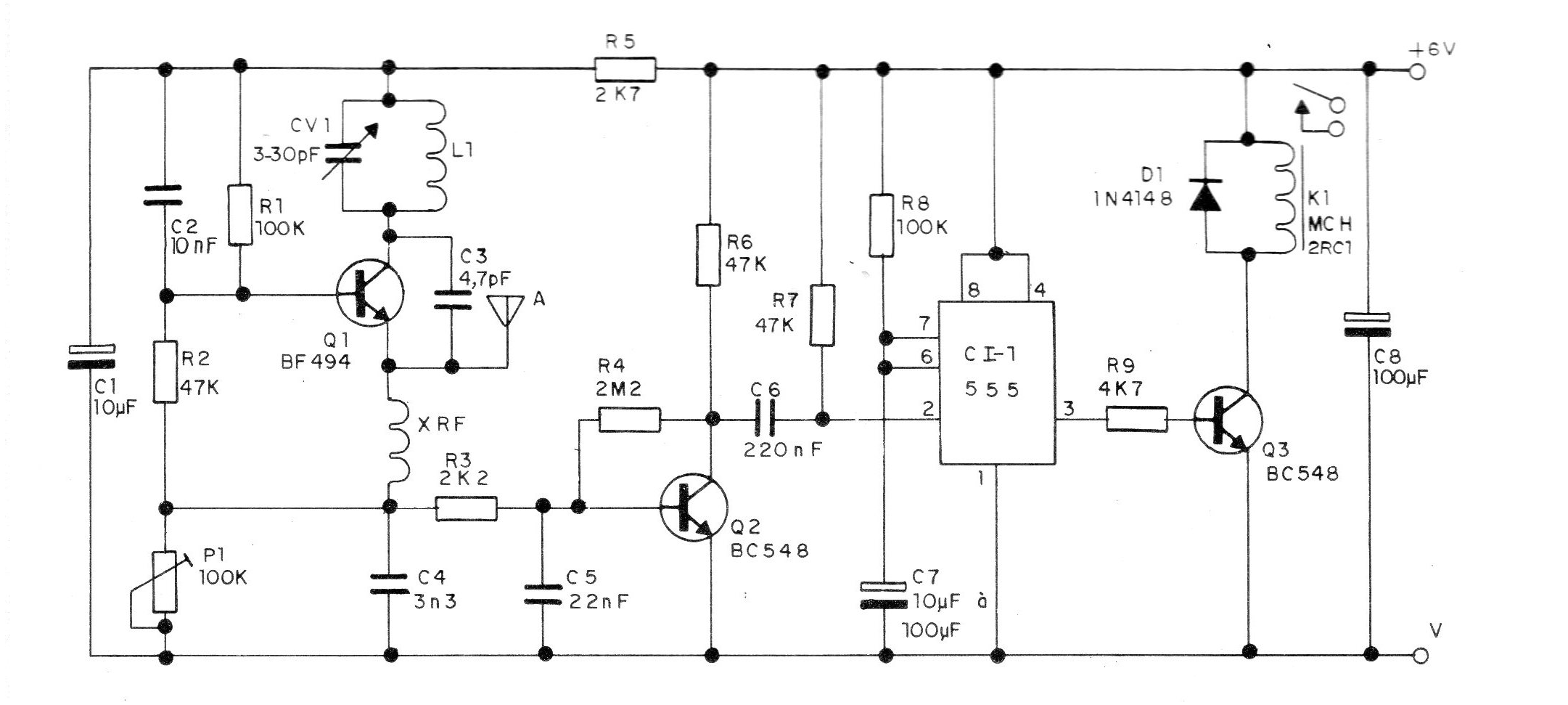

Com um toque no transmissor (que pode ser o do CIR13469) o relé deste receptor aciona e permanece acionado por um intervalo de tempo que depende de R5 e C2. A bobina L1 tem 4 ou 5 espiras de acordo com o transmissor usado. O relé é do tipo sensível para 6 V.
| Clique na imagem para ampliar |
