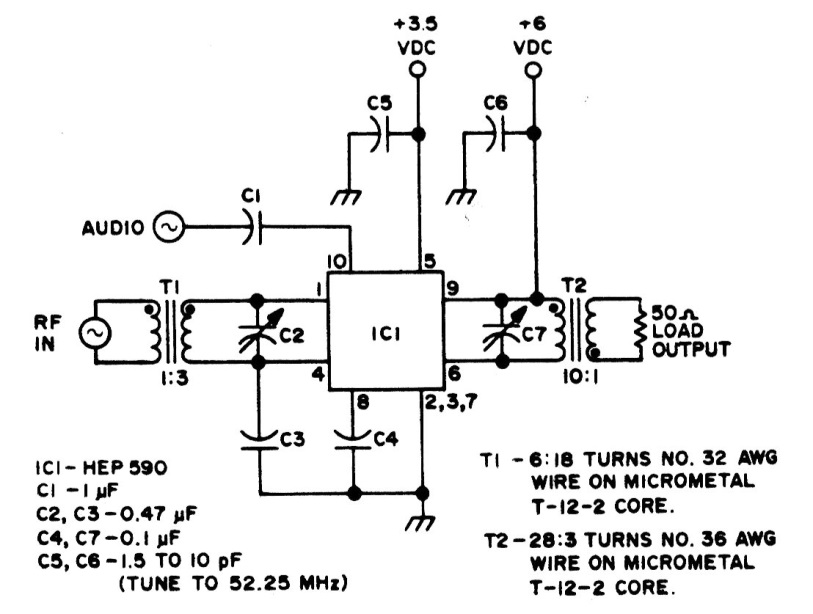

Este circuito foi obtido numa documentação para radioamadores dos anos 80. O circuito integrado é um HEP 590 da Motorola que não mais existe no mercado. Os valores dos componentes são dados junto ao diagrama.
| Clique na imagem para ampliar |
Este circuito foi obtido numa documentação para radioamadores dos anos 80. O circuito integrado é um HEP 590 da Motorola que não mais existe no mercado. Os valores dos componentes são dados junto ao diagrama.
