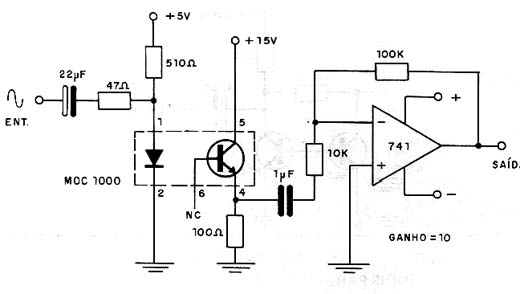

Este circuito serve para isolar um sinal de áudio ou digital até 100 kHz que é amplificado com ganho 10 por um amplificador operacional com o 741. Amplificadores operacionais equivalentes podem ser utilizados. O acoplador óptico também pode ser substituído por equivalentes. A fonte de alimentação do amplificador operacional deve ser simétrica de 5 a 12 V ou conforme o amplificador operacional usado. Veja que a alimentação para o transistor do acoplador óptico deve ser mais elevada, normalmente a mesma da fonte simétrica do operacional.
Isolador com Acoplador Óptico
