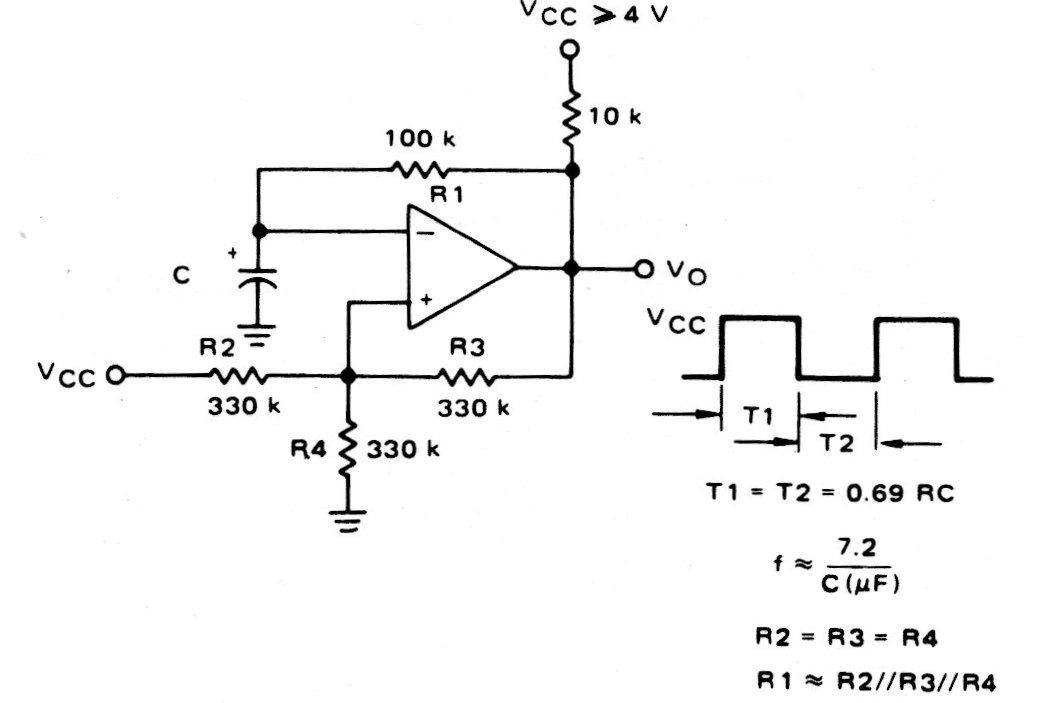

Este circuito, que aparece em outros pontos deste site, pode ser elaborado com qualquer comparador da série. O sinal é retangular e as fórmulas para o cálculo dos componentes são dadas junto ao diagrama. A fonte não precisa ser simétrica e pode ser feita com tensões de 4 a 12 V.
| Clique na imagem para ampliar |
