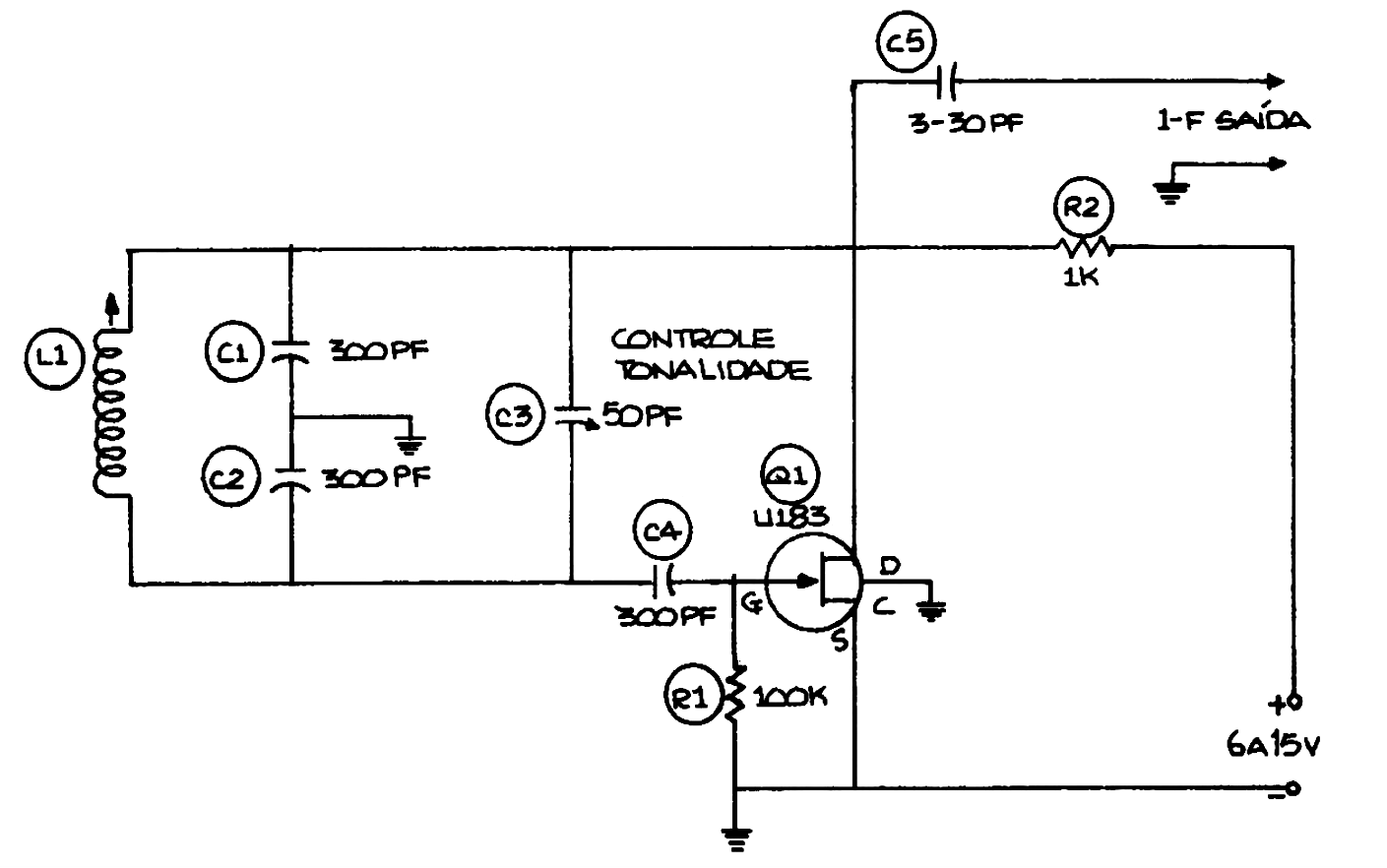

Este oscilador de frequência de batimento foi encontrado numa documentação dos anos 80. O FET original tem carcaça metálica aterrada, mas podem ser usados equivalentes modernos. O indutor pode ser o primário de uma bobina de FI de 455 kHz ou um choque de 2,5 mH.
| Clique na imagem para ampliar |
