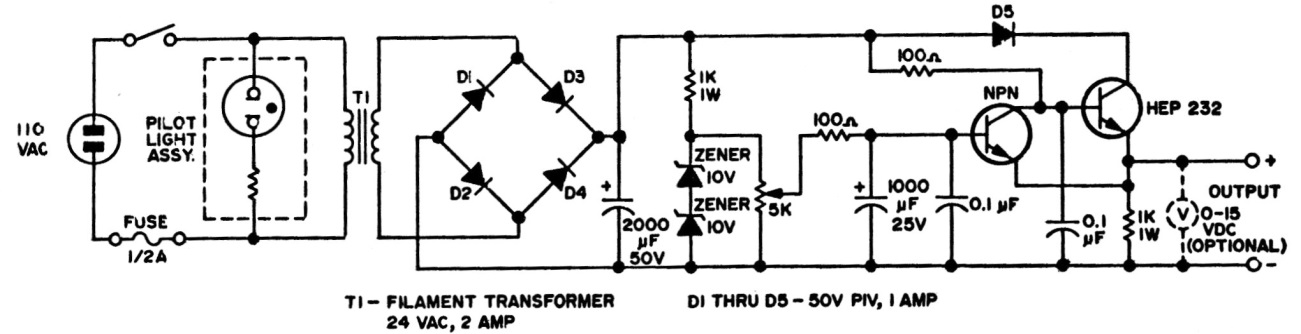

Esta fonte regulada com transistores apareceu numa publicação americana dos anos 80. O transistor de potência pode ser o 2N3055 ou TIP31 dotado de dissipador de calor e o transistor driver um BD135. Os diodos da ponte podem ser os 1N4002 e o transformador tem 24 V com 2 A de corrente na versão original.
