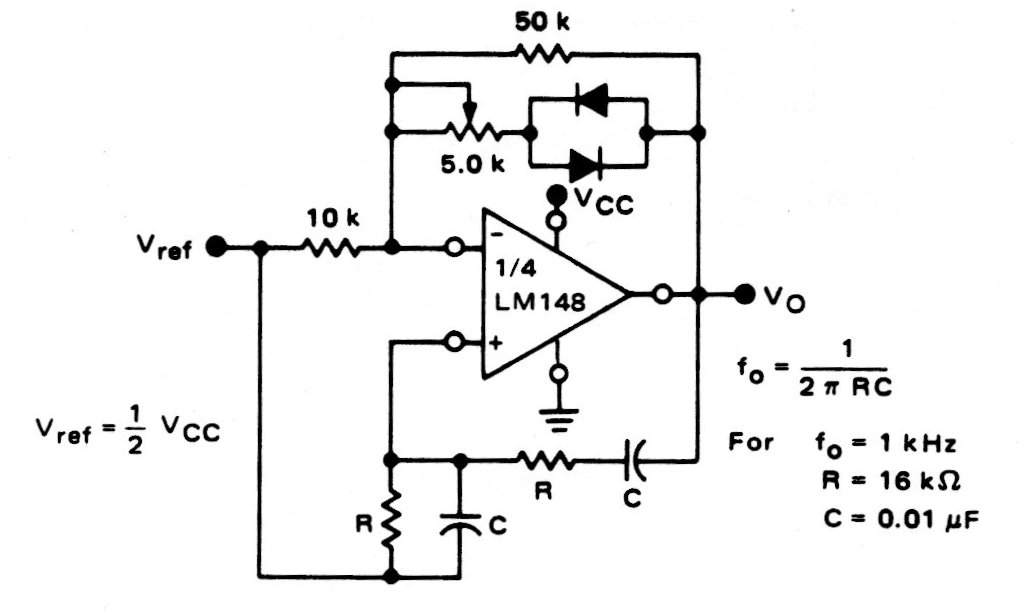

Este circuito é do manual do componente, que não é dos mais modernos. O circuito produz um sinal senoidal de 1 kHz e as fórmulas para cálculos dos componentes para outras frequências são dadas junto ao diagrama.
| Clique na imagem para ampliar |
Este circuito é do manual do componente, que não é dos mais modernos. O circuito produz um sinal senoidal de 1 kHz e as fórmulas para cálculos dos componentes para outras frequências são dadas junto ao diagrama.
