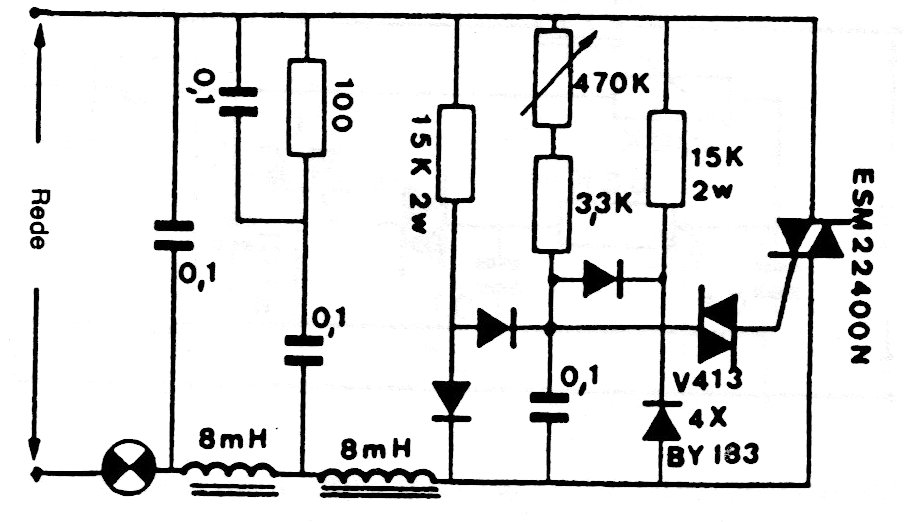

Esta é uma das muitas configurações para este tipo de circuito que o leitor pode encontrar neste site. Esta faz uso de um triac e serve apenas para lâmpadas incandescentes. A tensão mínima aplicada à carga é de 20 V. O circuito inclui filtro contra interferências.
| Clique na imagem para ampliar |
