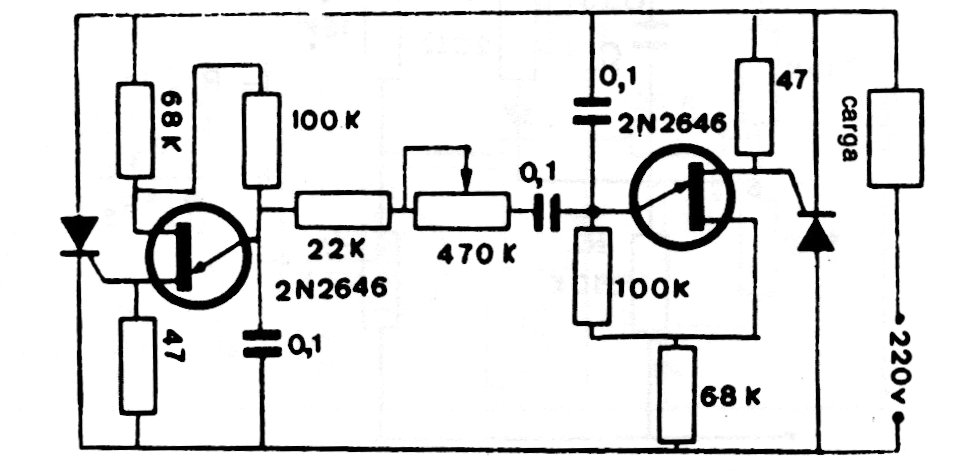

Este circuito permite controlar uma carga em onda completa usando dois SCRs e dois transistores unijunção. Os SCRs podem ser os da série 106, os quais devem ser dotados de dissipadores de calor. Alterações nos capacitores podem ser necessárias para se alcançar a faixa completa de ajustes.
| Clique na imagem para ampliar |
