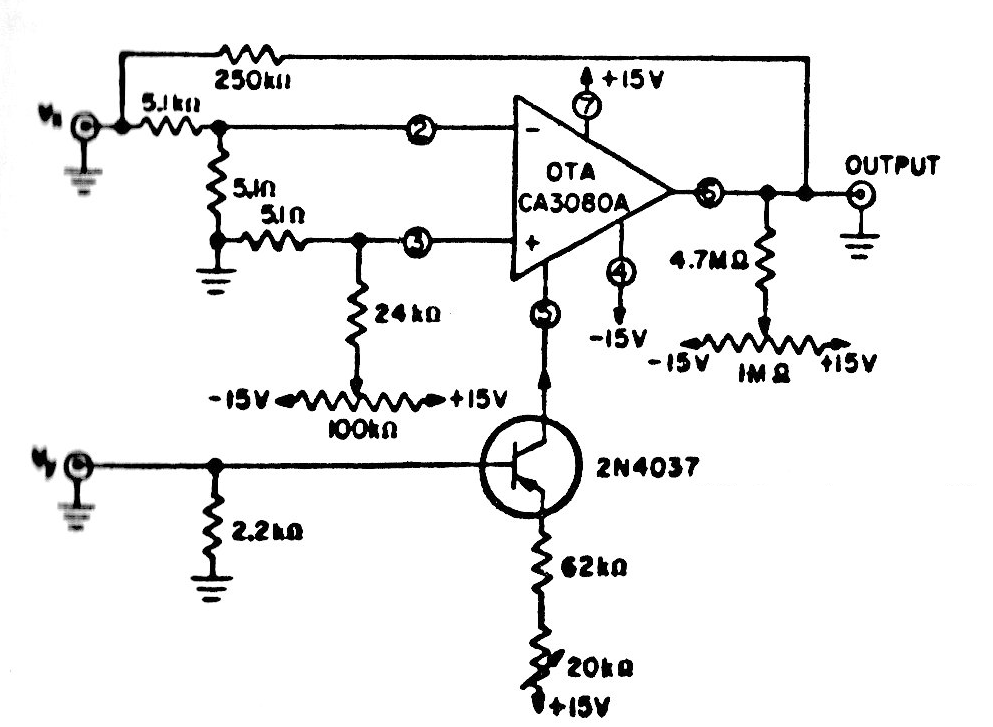

Este circuito realiza a multiplicação de tensões sem considerar seu sinal. O circuito é de uma documentação dos anos 80, devendo ser implementado com operacionais modernos já que o original está descontinuado. A alimentação é simétrica.
| Clique na imagem para ampliar |
