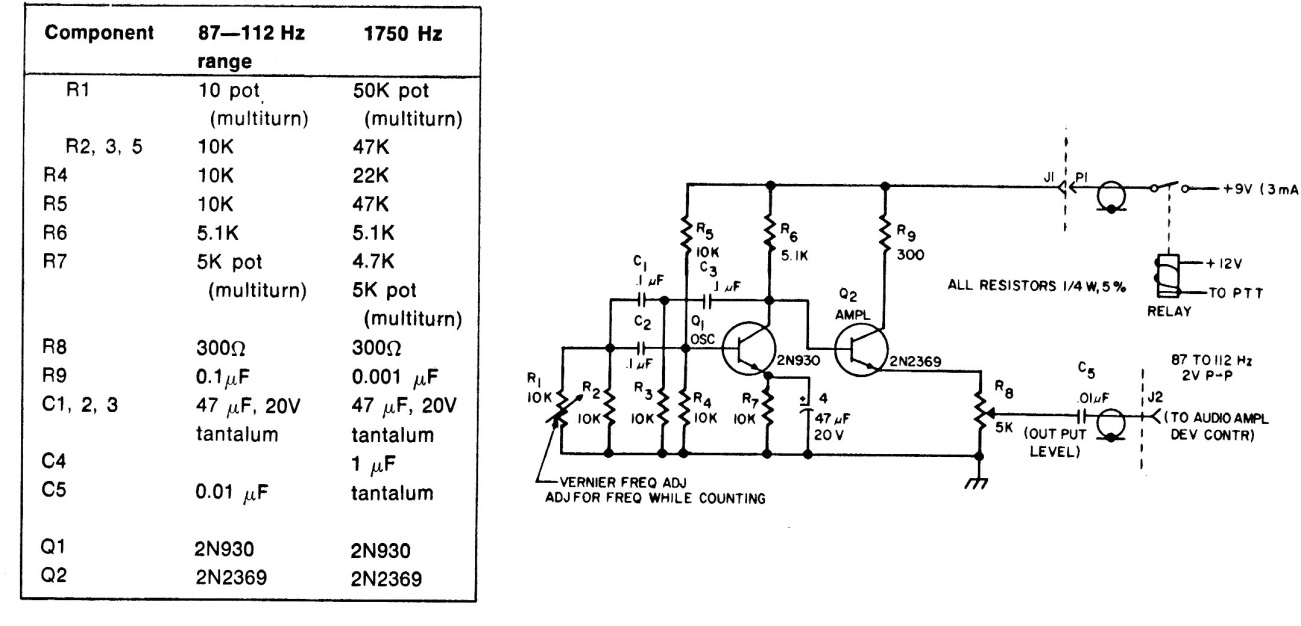

Este circuito foi encontrado numa antiga documentação sobre telecomunicações dos anos 70. Ele é indicado para aplicações em sistemas CTCSS) como squelch ou silenciador. Os componentes podem ter equivalentes. Os valores do diagrama são para baixas frequências.
| Clique na imagem para ampliar |
