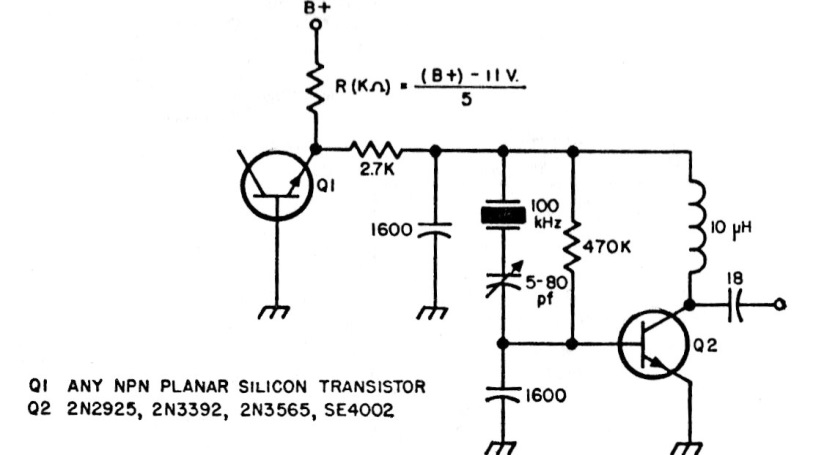

Este circuito gera um sinal preciso de 100 kHz, determinado pelo cristal. O circuito também tem uma componente de modulação de ruído branco. As harmônicas se estendem até uma frequência da ordem de 150 MHz. O circuito é de uma documentação antiga. Os transistores admitem equivalentes modernos.
| Clique na imagem para ampliar |
