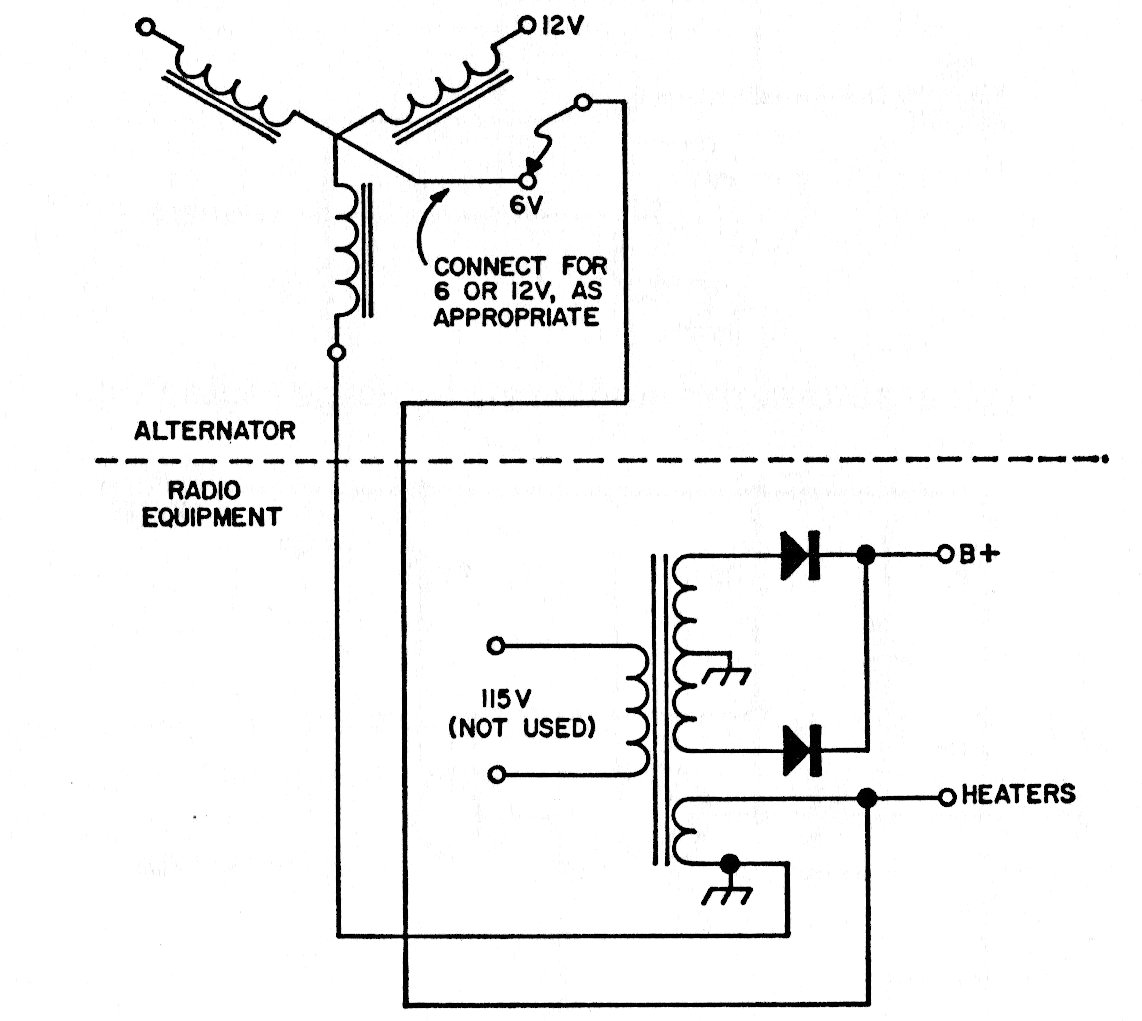

Na figura temos um modo simples de se obter alta tensão a partir de um alternador automotivo. Como ele já gera tensão alternada pode alimentar diretamente um transformador que tenha um enrolamento de 12 V. A corrente pode ficar entre 500 mA a 5 A tipicamente. No original antigo o circuito é sugerido para alimentação de um rádio valvulado.
