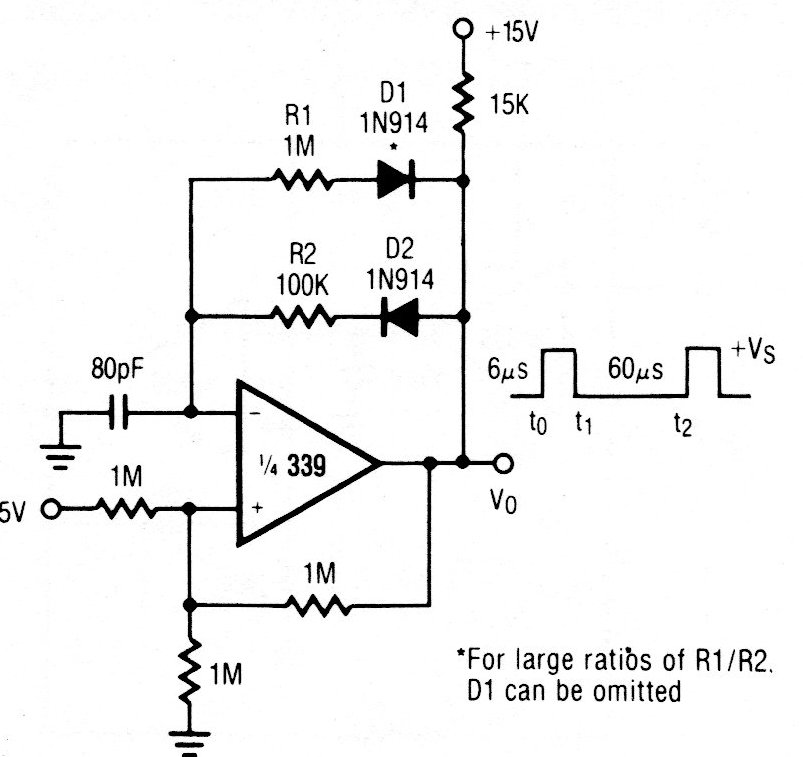

Este circuito gera pulsos de 10% de ciclo ativo, podendo ser alterado pela troca da relação de valores entre R1 e R2. O circuito tem a frequência básica determinada pelo capacitor e se aplica a outros comparadores da mesma série.
| Clique na imagem para ampliar |
