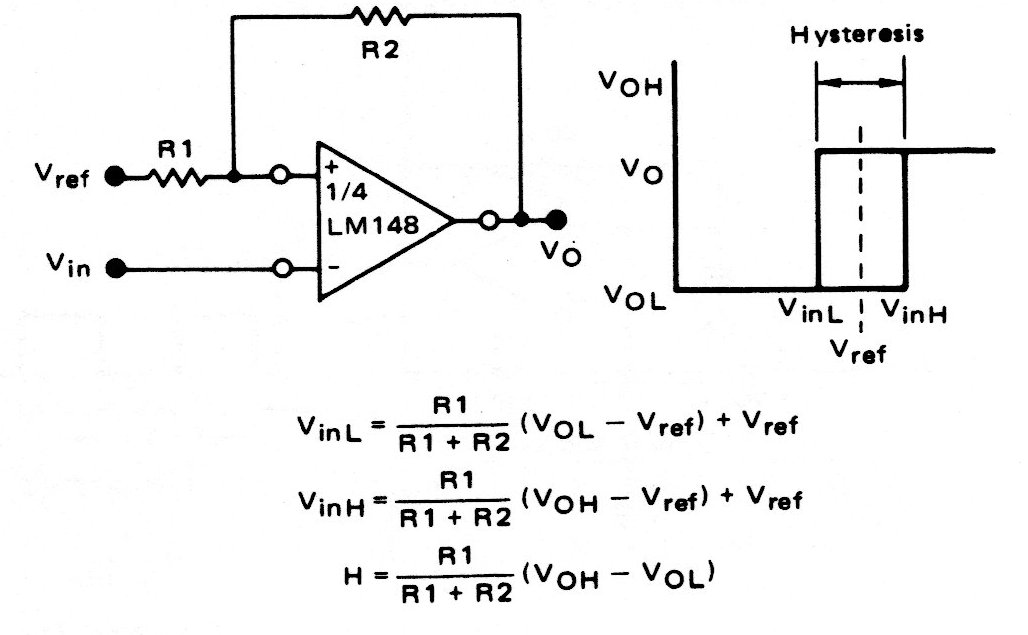

Este circuito pode ser visto neste site em outros artigos, mas de origens diferentes. Esta é do manual do componente e tem as fórmulas para os cálculos dos componentes. A configuração vale para operacionais equivalentes.
| Clique na imagem para ampliar |
