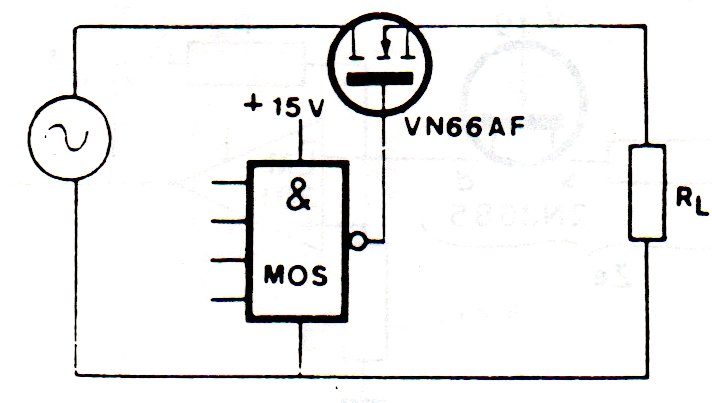

Na figura temos uma configuração básica de comutador com um FET de potencia. A corrente da carga depende do FET e a tensão de alimentação pode ser diferente do CMOS de acionamento. Para 5 V de alimentação no CMOS o circuito funciona como shield.
