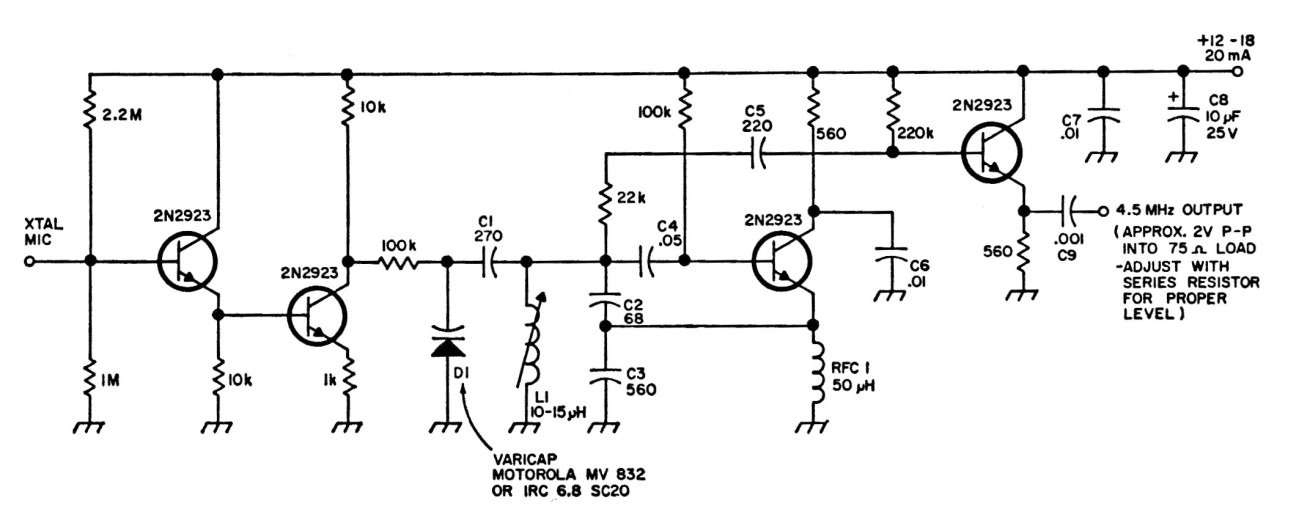

A finalidade básica deste circuito é aplicar um sinal de áudio a uma portadora de vídeo para transmissão de som e imagem. O circuito é de uma documentação dos anos 80. Componentes equivalentes podem ser usados. A bobina deve ser elaborada para que o circuito oscile em 4,5 MHz.
| Clique na imagem para ampliar |
