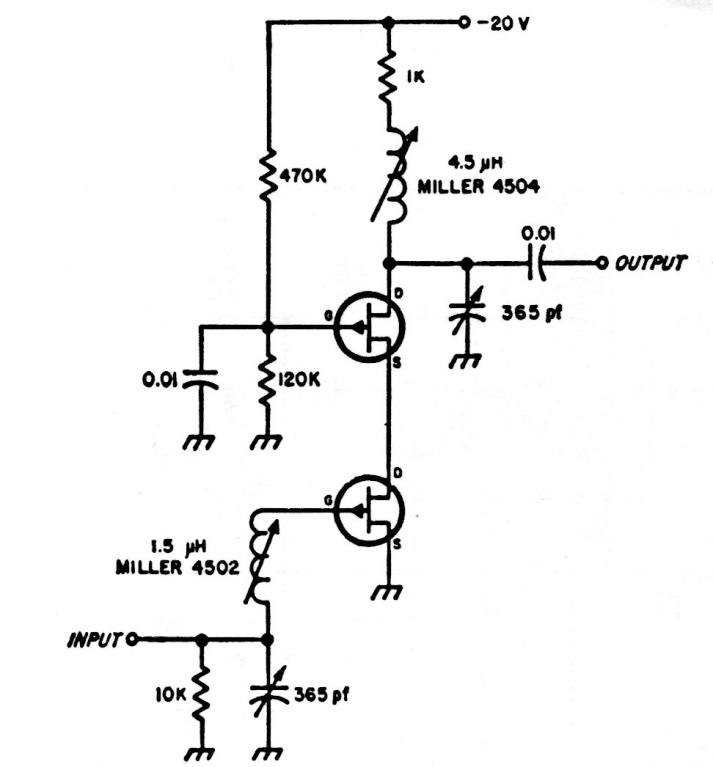

Esta etapa amplificadora de frequência intermediária usando 2 FETs de junção tem um ganho de 20 dB. A faixa passante é de 4 MHz. Os FETs são de uso geral, havendo diversos tipos que servem neste circuito como os BF245.
