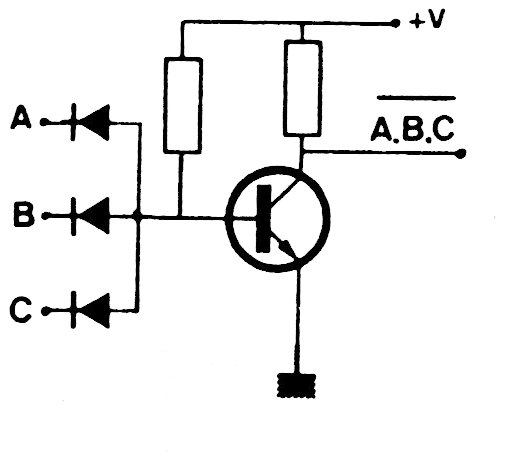

Na figura temos uma configuração simples com transistor de uso geral para uma porta Não-E ou NAND de 3 entradas. Os diodos são de uso geral e os resistores dependem da tensão da lógica utilizada.
Na figura temos uma configuração simples com transistor de uso geral para uma porta Não-E ou NAND de 3 entradas. Os diodos são de uso geral e os resistores dependem da tensão da lógica utilizada.
