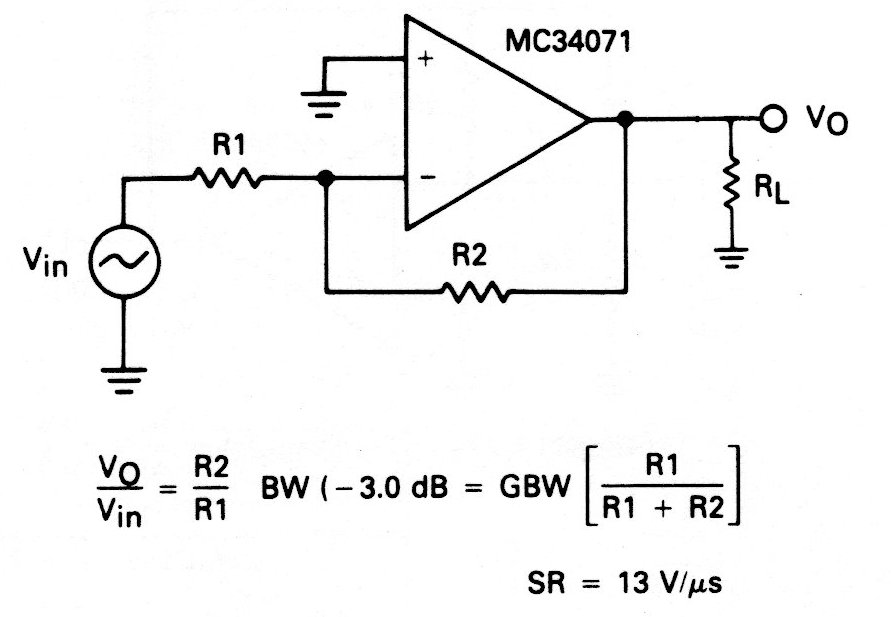

Na figura temos a configuração básica para um amplificador inversor com o componente da Motorola obtida de seu datasheet. O amplificador é antigo, mas existem equivalentes modernos. A fonte deve ser simétrica. Componentes calculados conforme as fórmulas.
