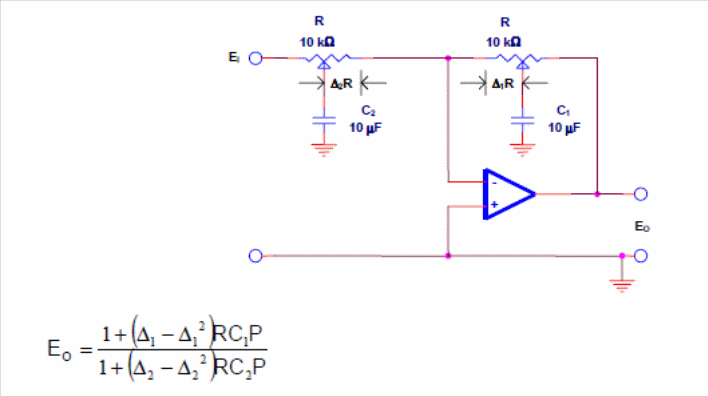

A finalidade deste circuito é estabilizar sistemas de servomotores adicionando um deslocamento de fase de forma controlada. O circuito indicado é de um application note da Texas Instruments de 2016 fazendo uso de um operacional comum. Junto ao diagrama temos a fórmula para cálculo dos componentes. Neste circuito P é o atraso de fase.
