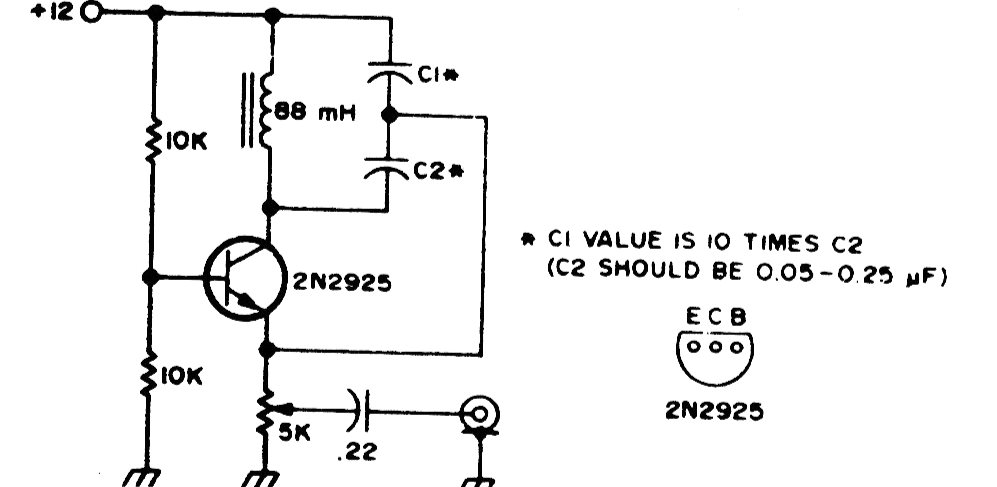

Este circuito foi encontrado numa documentação antiga sobre telecomunicações. Sua finalidade é produzir um tom que possa ser enviado e reconhecido por uma estação remota. Este tom pode ser usado para acionamento ou reconhecimento. Para 1000 Hz C1 deve ter 220 nF.
| Clique na imagem para ampliar |
