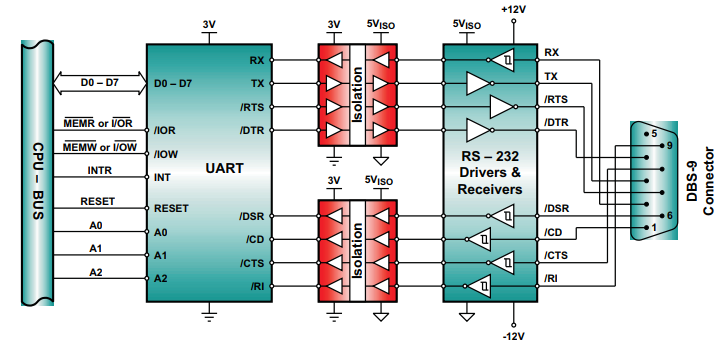

Neste circuito bidirecional sugerido pela Texas Instruments são usados dois isoladores digitais. Os isoladores são quádruplos devido à presença de seis sinais de controle e das linhas de dados RX e TX.
| Clique na imagem para ampliar |
Neste circuito bidirecional sugerido pela Texas Instruments são usados dois isoladores digitais. Os isoladores são quádruplos devido à presença de seis sinais de controle e das linhas de dados RX e TX.
