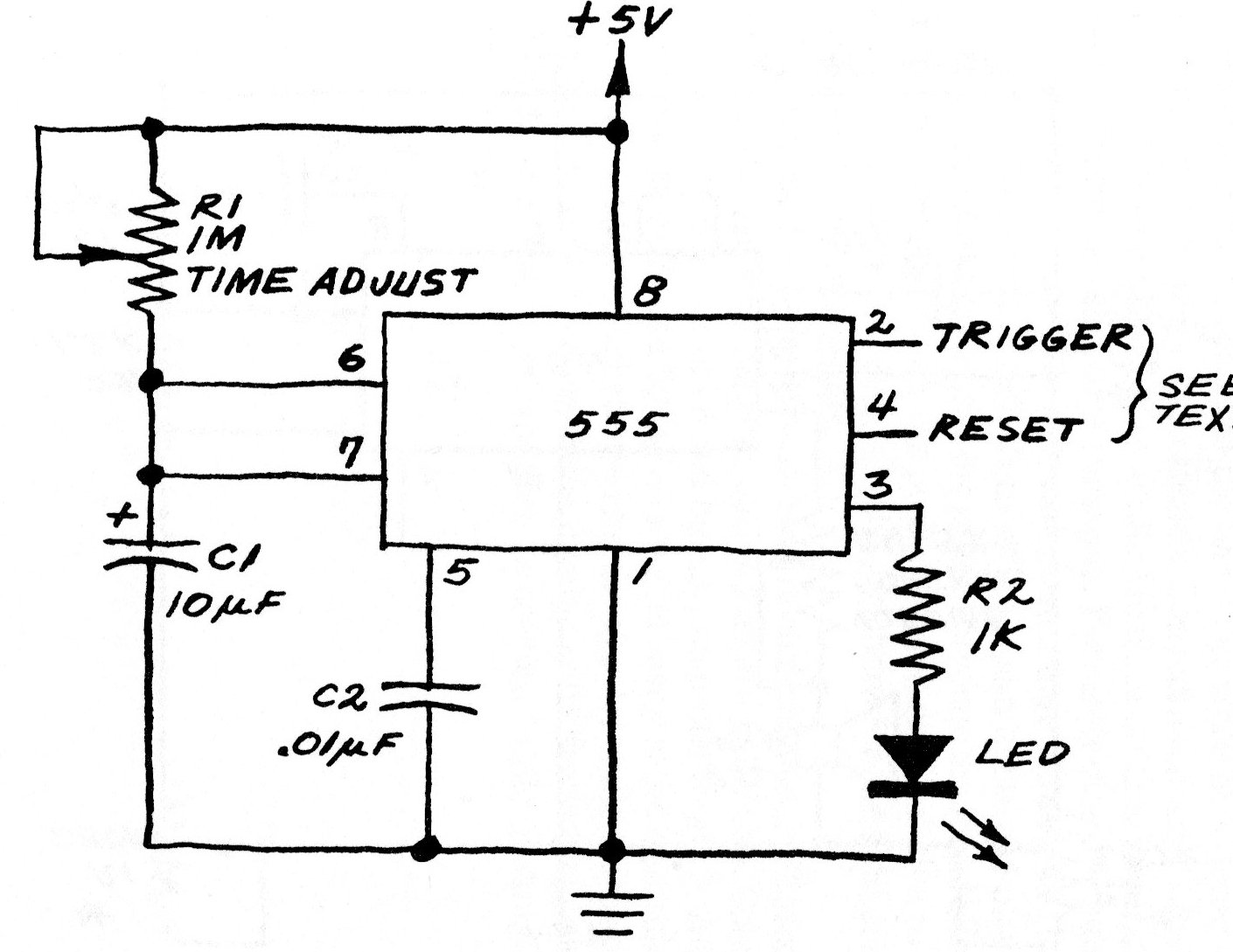

Esta é a versão básica de um monoestável 555 acionando um LED. Encontramos numa publicação americana dos anos 80, mas a falha do projeto é que devemos agregar um resistor de 10k em série com o potenciômetro para evitar a corrente direta da alimentação nos pinos 6 e 7, o que pode sobrecarregar o circuito integrado.
