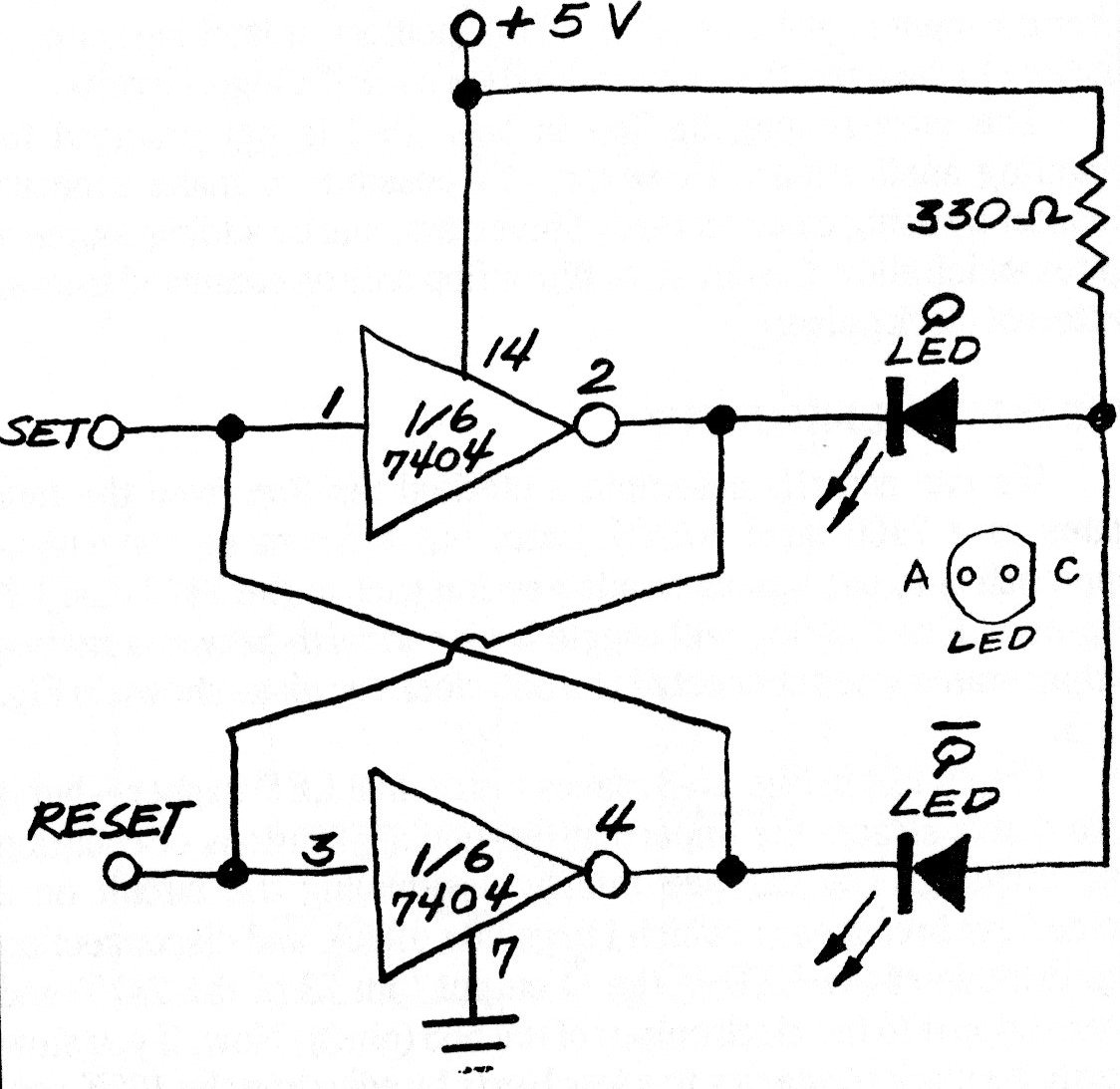

Na figura temos o modo de se conectar dois inversores de um circuito integrado 7404 de modo a se obter um flip-flop Set-Reset experimental, acionando dois LEDs. O circuito deve ser alimentado por uma tensão de 5 V e os sinais de disparo e reset devem ser lógicos de 5 V.
