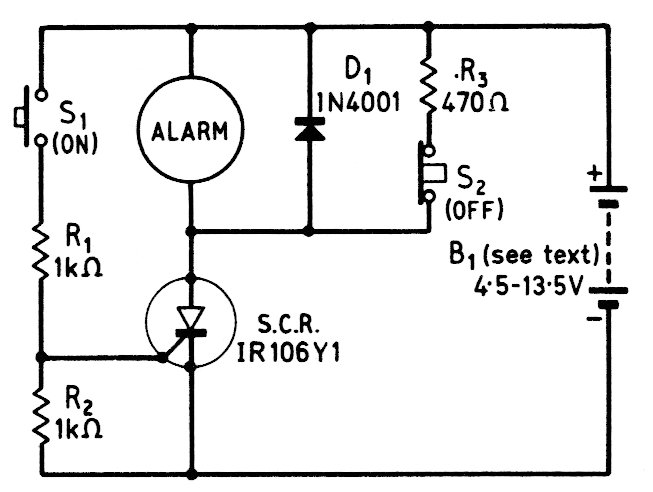

Este alarme que pode ser encontrado em outros pontos desta seção trava quando acionado e diversos sensores podem ser ligados em paralelo. Lembre-se que há uma queda de 2 V no SCR em condução. O alarme pode ser um buzzer ou um oscilador. S2 faz o rearme do circuito.
