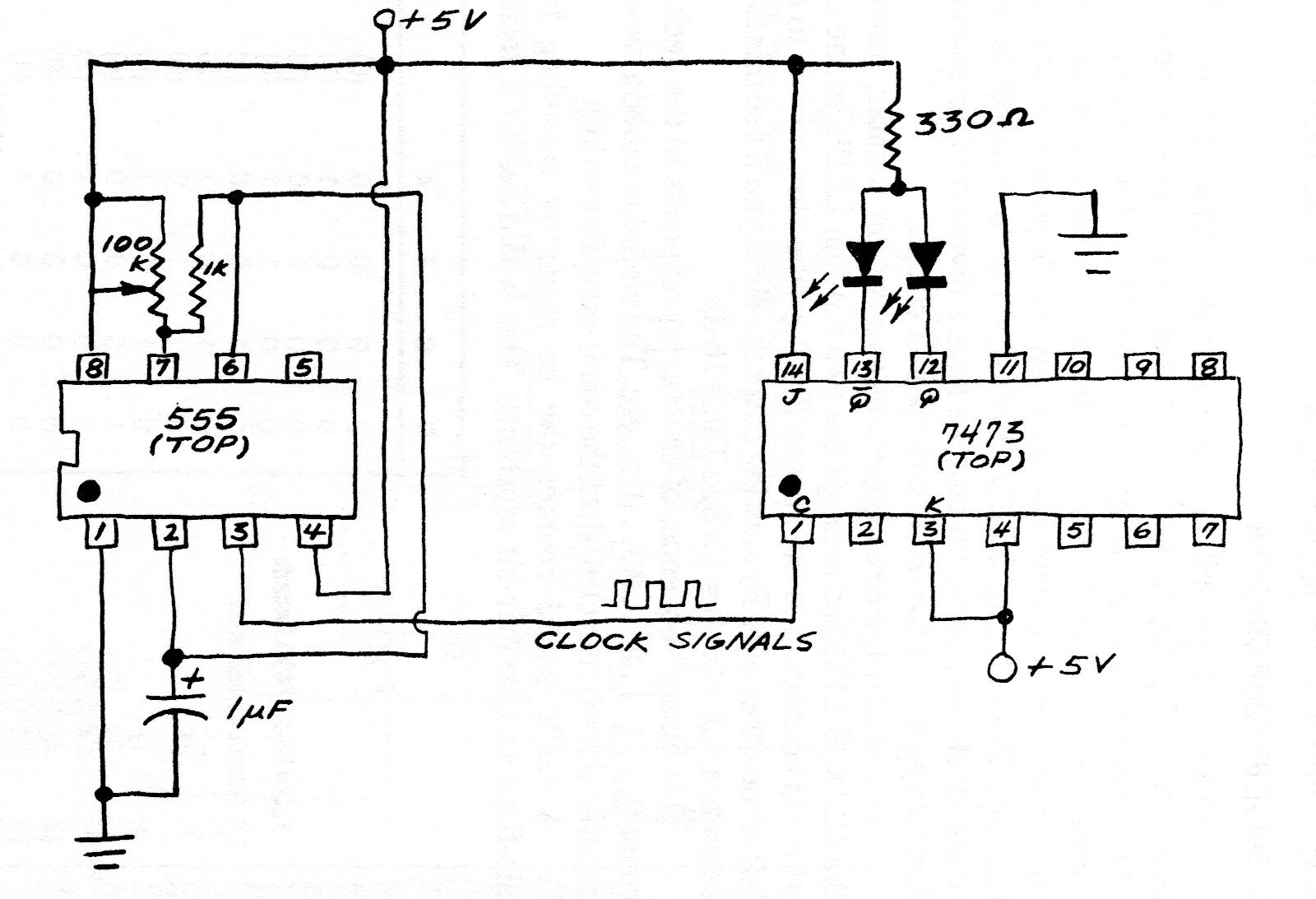

Este circuito foi encontrado numa antiga publicação americana e sua finalidade é didática permitindo estudar um flip flop TTL com o 7473 e um circuito de clock usando o 555. O circuito deve ser alimentado com 5 V e utiliza LEDs indicadores.
